在建筑與工業設備安裝領域，地腳螺栓是 “隱形基石”。它通過與混凝土基礎的錨固作用，將設備、結構物的荷載傳遞至地基，確保塔吊、風機、橋梁支座等關鍵設施穩定矗立，抵御風荷載、動荷載等復雜外力，是保障工程安全運行的核心部件之一。
建筑工程：超高層鋼結構柱腳、大型場館桁架基礎，依賴地腳螺栓實現精準定位與荷載傳導。
工業領域：風電塔架、機床設備、化工反應釜等，需借助地腳螺栓固定設備，保證生產精度與安全。
交通基建：橋梁支座、軌道交通軌道梁基礎，利用地腳螺栓確保結構協同受力，應對動態荷載。
材質適配：依據使用場景選料，Q235 適配一般建筑基礎，Q355、45# 鋼用于高荷載場景，高強度螺栓（8.8 級、10.9 級）需采用優質合金鋼，滿足抗拉、屈服強度要求。
進廠檢驗：對鋼材進行光譜分析、拉伸試驗，檢測化學成分（碳、錳、硫等含量）與力學性能，確保原料合規。
下料切割：采用數控切割機，根據螺栓設計長度精準切割鋼材，控制下料公差在 ±1mm 內，避免后續加工偏差。
成型加工

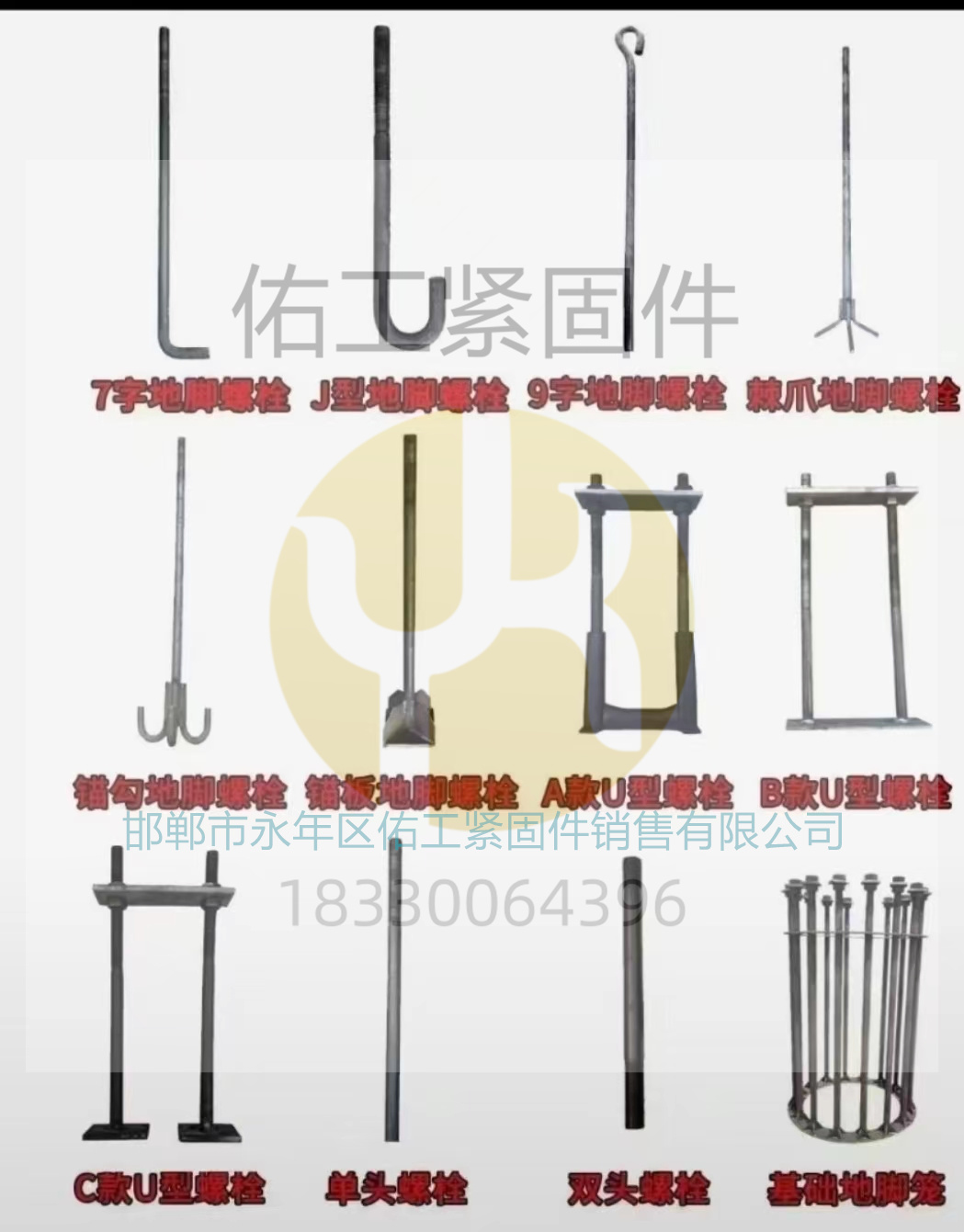

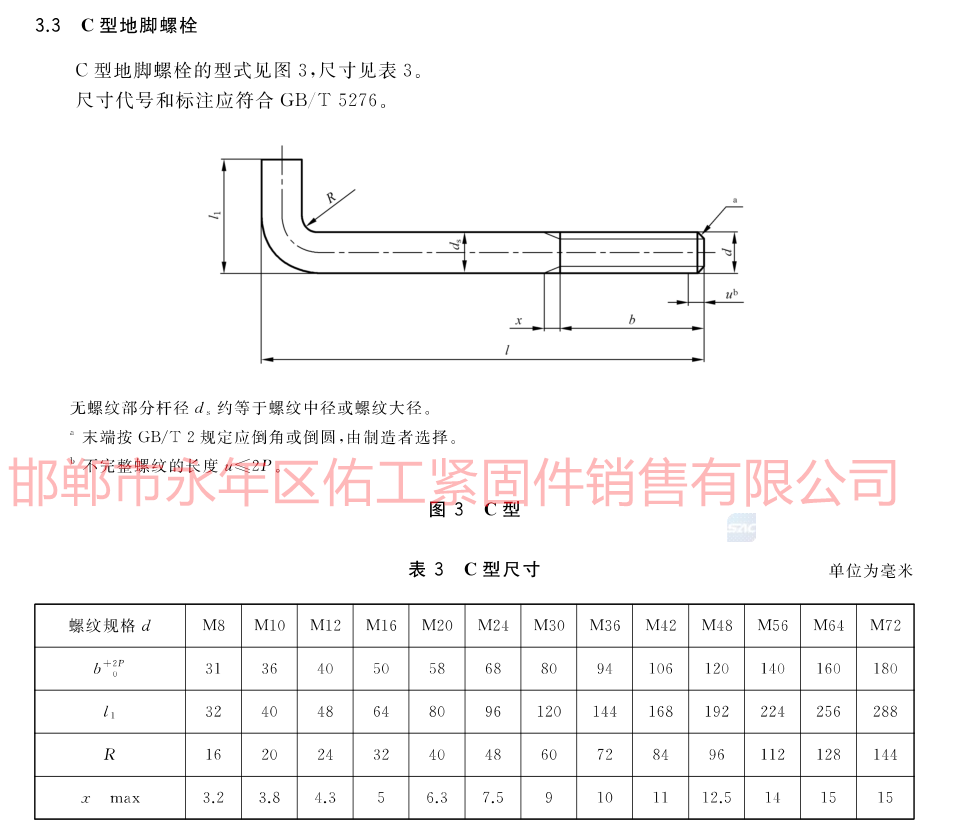

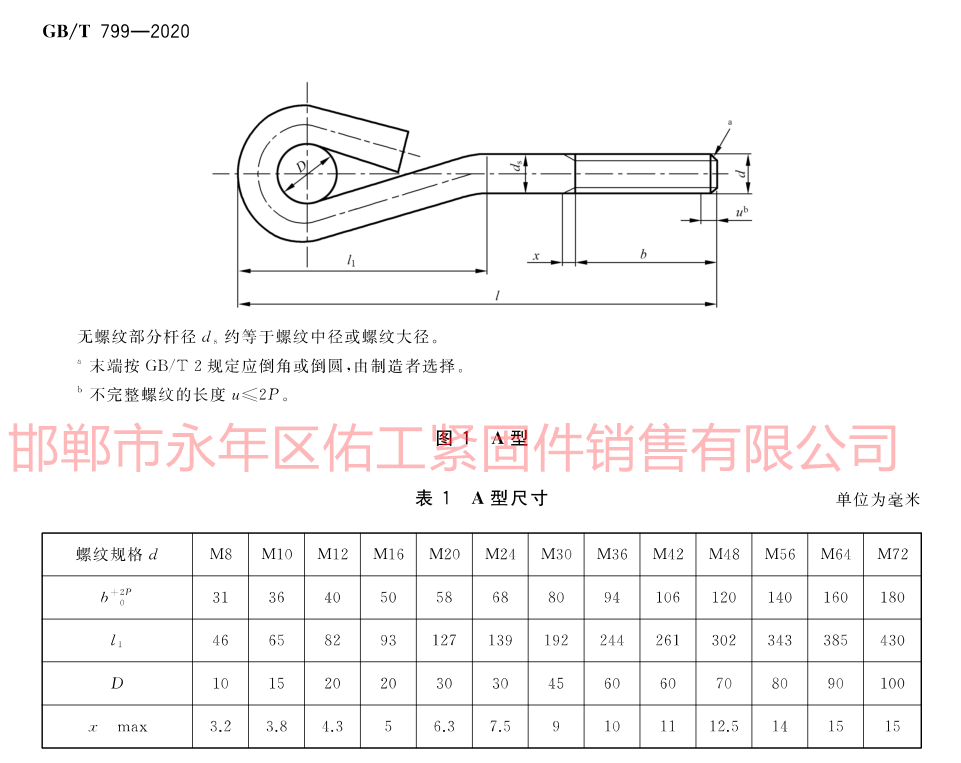

彎折成型：7 字、9 字、U 型等異形螺栓，通過液壓折彎?rùn)C(jī)一次成型，嚴格控制彎折角度（如 90°±1°）與圓弧半徑，保證錨固結構穩定。
螺紋加工：采用滾絲機加工螺紋，確保螺紋牙型飽滿、精度達標（通規全旋入、止規旋入≤2.5 圈），高強度螺栓需進行調質處理（淬火 + 回火），提升強度與韌性。
表面處理

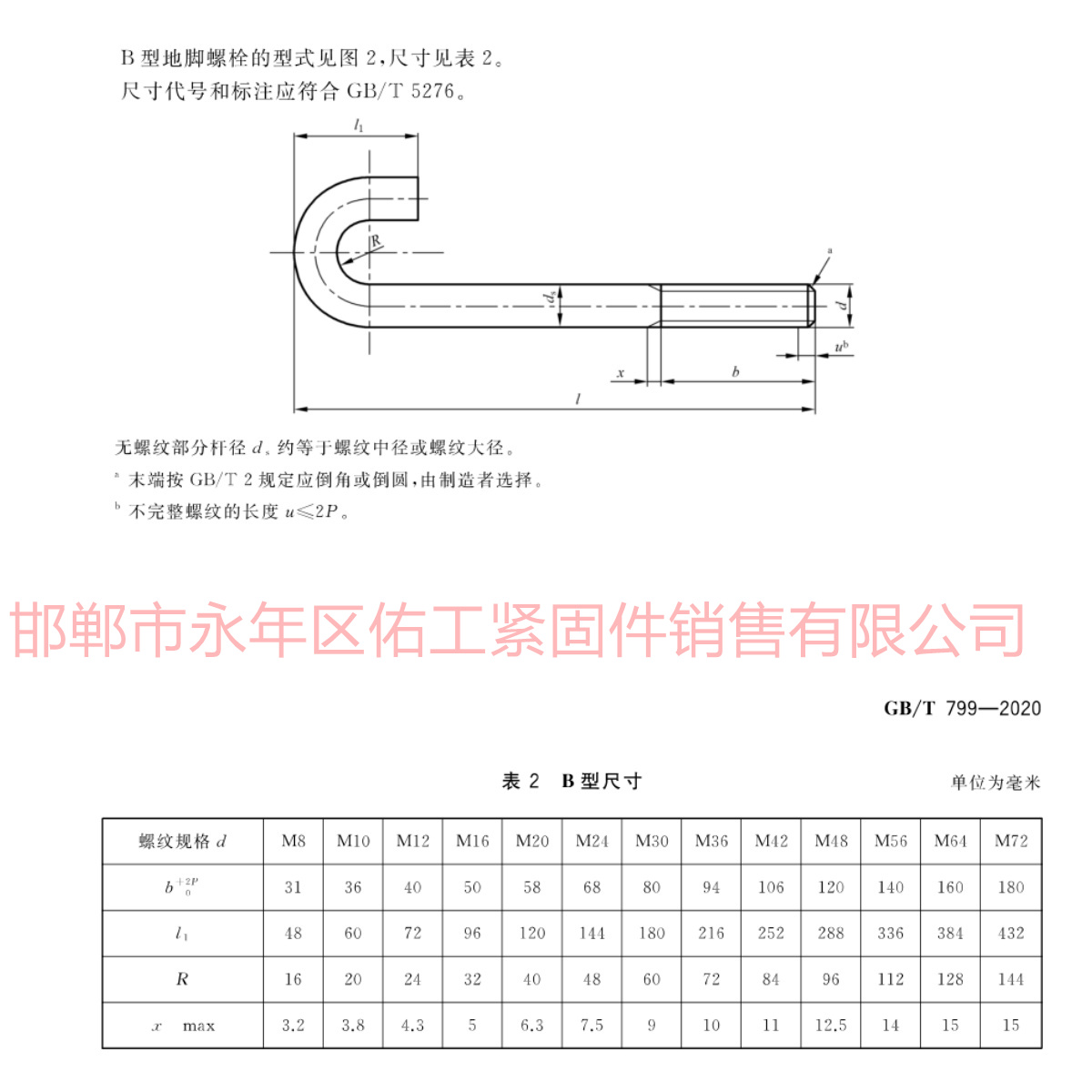

尺寸檢測：使用卡尺、螺紋量規測量公稱直徑、長度、螺紋精度，確保符合設計圖紙與標準（如 GB/T 799 等）。
力學性能測試：抽樣進行拉伸、沖擊試驗，驗證抗拉強度、屈服強度、斷后伸長率等指標，高強度螺栓需檢測硬度（如 10.9 級螺栓硬度 HRC 32 - 39 ）。
防腐檢測：鹽霧試驗?zāi)M惡劣環境，檢測鍍鋅螺栓的耐腐蝕時長（熱浸鋅螺栓一般要求通過 720 小時鹽霧試驗 ）。
技術交底與方案編制
材料與設備準備
螺栓進場復驗：核查質量證明文件，抽檢尺寸、螺紋、防腐層，不合格品嚴禁使用。
測量設備校準：全站儀、水準儀、經緯儀提前校準，確保測量精度（全站儀測距精度 ±1mm ）。
工具準備：配備鋼筋扳手、振搗棒、定位模板等，高強度螺栓需準備扭矩扳手（精度 ±3% ）。
基準點建立：依據建筑控制網，在基礎周邊設置永久基準點（如混凝土標樁），作為測量依據，定期復核基準點穩定性。
螺栓定位
支架設計與搭設
特殊螺栓固定（如 U 型、錨爪螺栓 ）
模板安裝與封堵
混凝土澆筑工藝
過程監測
螺栓清理與保護
驗收流程與標準
外觀檢查：螺栓無變形、銹蝕，螺紋完整，與混凝土結合緊密。
精度檢測：用全站儀檢測軸線偏差（≤2mm ）、水準儀檢測標高偏差（±5mm ）、經緯儀檢測垂直度偏差（≤1/100 螺栓長度 ），成組螺栓間距偏差≤2mm。
功能性試驗：對重要基礎（如風電塔基），進行螺栓拉拔試驗，加載至設計荷載的 1.2 倍，持荷 10 分鐘無滑移、變形。
工藝標準化：建立生產流程圖、作業指導書，明確下料、成型、表面處理各工序參數（如滾絲轉速、鍍鋅溫度 ），通過 MES 系統實時監控生產數據。
質檢閉環：設置首件檢驗、巡檢（每 2 小時 / 次 ）、成品檢驗，不合格品標識、隔離、追溯，分析原因并整改，確保出廠合格率 100%。
三檢制度：班組自檢、工序交接檢、項目部專檢，每道工序驗收合格后方可進入下一道，填寫檢驗記錄并存檔。
數字化管理：運用 BIM 技術模擬螺栓安裝，生成三維定位模型；通過手機 APP 上傳測量數據、施工影像，實現質量追溯與遠程監管。
定期檢測：投用后 1 年內每季度檢查螺栓松動、銹蝕情況，1 年后每年檢查，采用扭矩扳手檢測預緊力（高強度螺栓扭矩偏差≤±10% ），超聲波探傷檢測焊縫、桿體缺陷。
維修與更換：發現螺栓銹蝕、變形，及時除銹、補漆或更換；對松動螺栓，按設計扭矩復緊，必要時灌漿加固，確保設備長期穩定運行。
碳纖維螺栓：輕質、高強度、耐腐蝕，在海洋工程、化工領域應用潛力大，抗拉強度可達 2000MPa 以上，重量?jī)H為鋼螺栓的 1/4 。
耐候鋼螺栓：通過添加銅、鉻等合金元素，形成致密氧化層，免涂裝在戶外環境使用，降低維護成本，適用于橋梁、建筑幕墻基礎。
機器人定位：自動識別基準點，精準放置螺栓，定位精度 ±0.5mm，提升復雜基礎（如核電設備基礎）安裝效率，減少人工誤差。
無線監測系統：在螺栓內置傳感器，實時監測預緊力、溫度、變形數據，通過物聯網上傳至云端，實現異常預警與智能運維。
循環利用：開發可拆除地腳螺栓，采用特殊錨固結構，工程結束后回收再利用，降低鋼材消耗，如橋梁臨時支座螺栓回收率達 80% 。
低碳工藝：推廣電渣壓力焊、激光焊接替代傳統電弧焊，降低能耗與煙塵排放；采用水性防腐涂料，減少 VOCs 污染。
案例：某 300 米超高層，采用 10.9 級高強度地腳螺栓（M36 ）固定鋼柱腳。
關鍵技術：

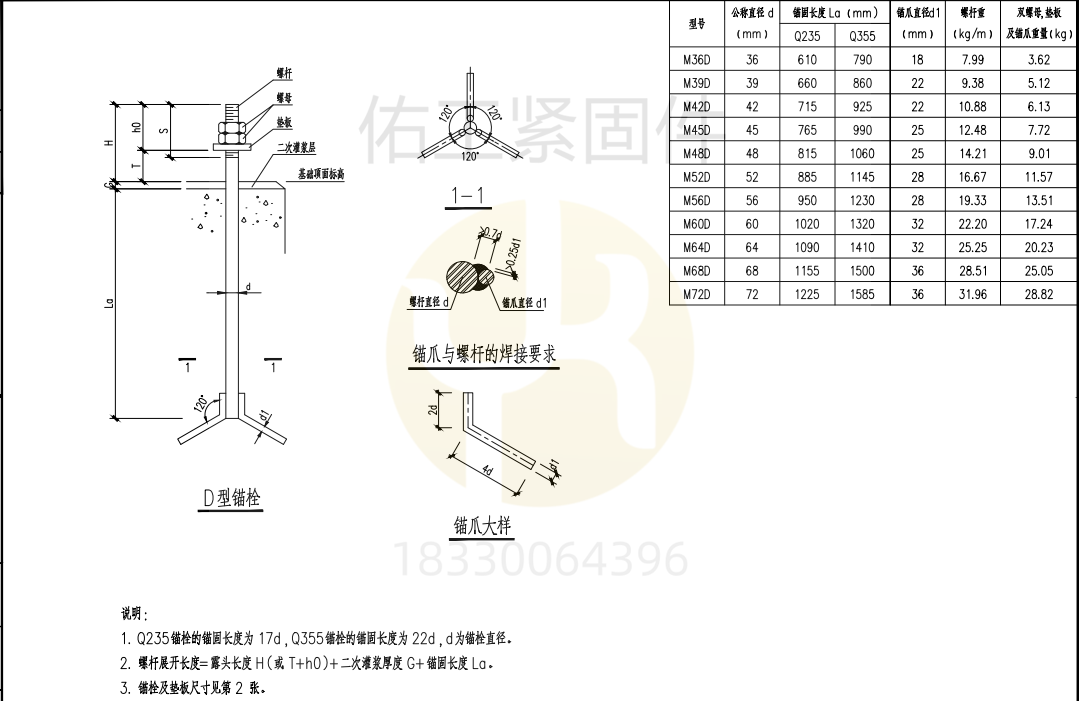

案例：某沿海風電場，6MW 風機基礎采用錨爪式地腳螺栓（M64 ）。
關鍵技術：
防腐處理：熱浸鋅 + 環氧涂層雙重防護，通過 1000 小時鹽霧試驗，適應海洋高腐蝕環境。
拉拔試驗：每臺風機抽檢 3 根螺栓，加載至 1.5 倍設計荷載，驗證錨固可靠性。
效果：螺栓運行 5 年無銹蝕、松動，風機塔筒垂直度偏差≤0.3°，保障發電效率。
案例：某大跨度斜拉橋，采用 U 型地腳螺栓（M48 ）固定支座。
關鍵技術：
痛點：異形螺栓需求多樣，生產效率低、成本高。
方案：建立標準化模塊（如螺栓頭部、螺紋段 ），異形部分采用柔性制造（3D 打印、數控折彎 ），縮短交付周期 30% 以上。
痛點：大型設備基礎（如化工反應器）螺栓數量多、精度要求高，人工安裝易出錯。
方案：采用 “BIM + 定位機器人” 系統，自動規劃螺栓安裝路徑，精度達 ±0.5mm，減少返工率 80% 。
痛點：隱蔽工程中螺栓狀態難掌握，故障發現滯后。
方案：推廣智能螺栓（內置傳感器 ），實時監測預緊力、銹蝕程度，通過手機 APP 預警，實現預防性維護。
從生產車間的精工細作，到施工現場的精準安裝，再到運維階段的持續守護，地腳螺栓貫穿工程全生命周期。隨著材料技術、智能裝備的發展，地腳螺栓將向 “更精準、更智能、更綠色” 方向演進，為建筑、工業、交通等領域提供更可靠的基礎支撐。
作為工程人，我們需深耕技術細節，把控質量底線，讓這顆 “小螺栓” 筑牢工程安全的 “大基石”，推動行業高質量發展！
