一、地腳錨栓概述與分類

地腳錨栓是建筑工程中不可或缺的基礎連接件，其主要功能是將鋼結構、機械設備或其他構件與混凝土基礎牢固連接，傳遞荷載并確保整體結構的穩定性。地腳錨栓通過預埋或后置方式安裝在混凝土基礎中，一端錨固在混凝土內，另一端通過螺母與上部結構連接，形成完整的傳力體系。 微信搜索公眾號：佑工緊固件  緊固件知識全知道

根據不同的分類標準，地腳錨栓可分為多種類型：

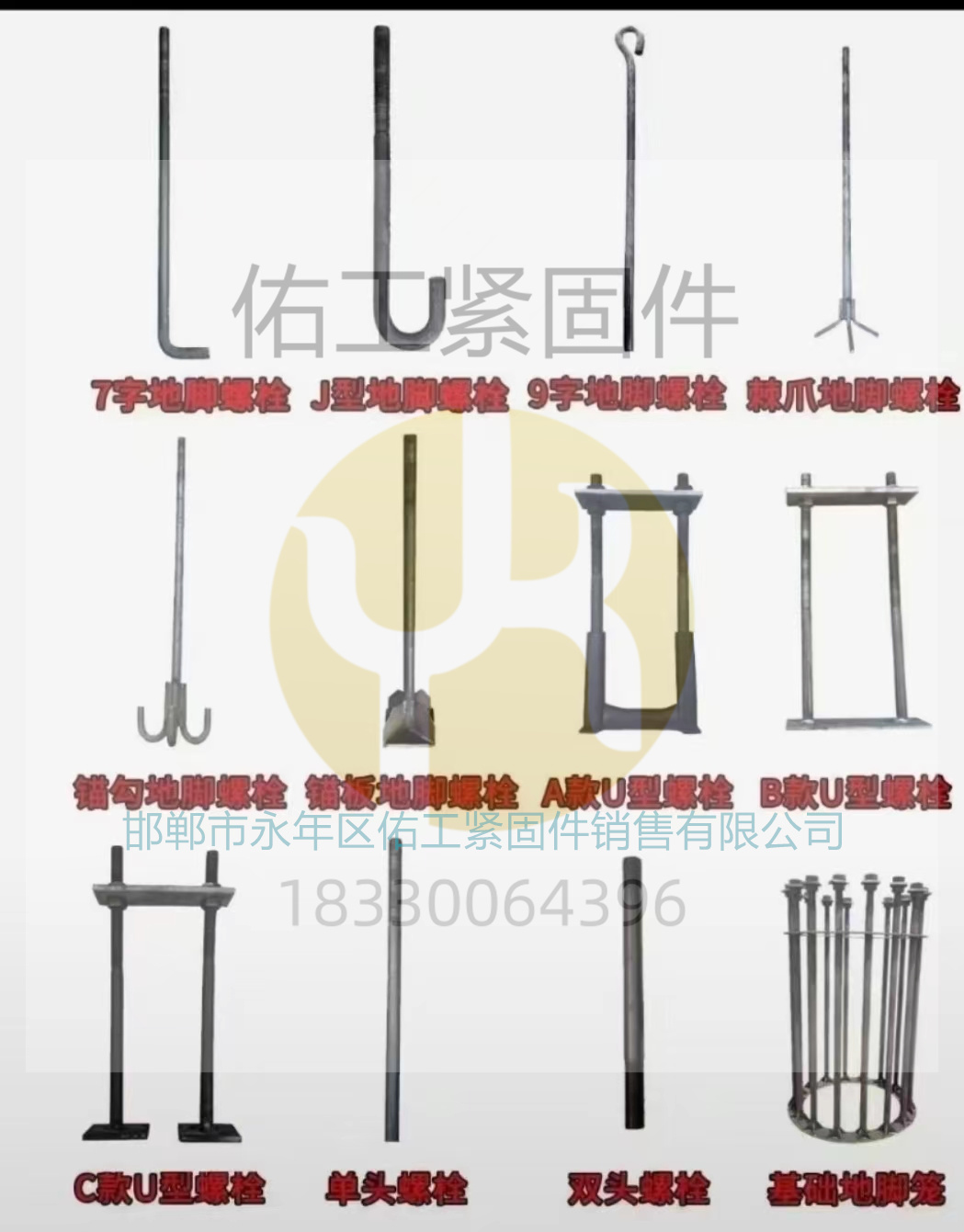

1. 按結構形狀分類：

o 直桿型：結構簡單，適用于一般固定場合

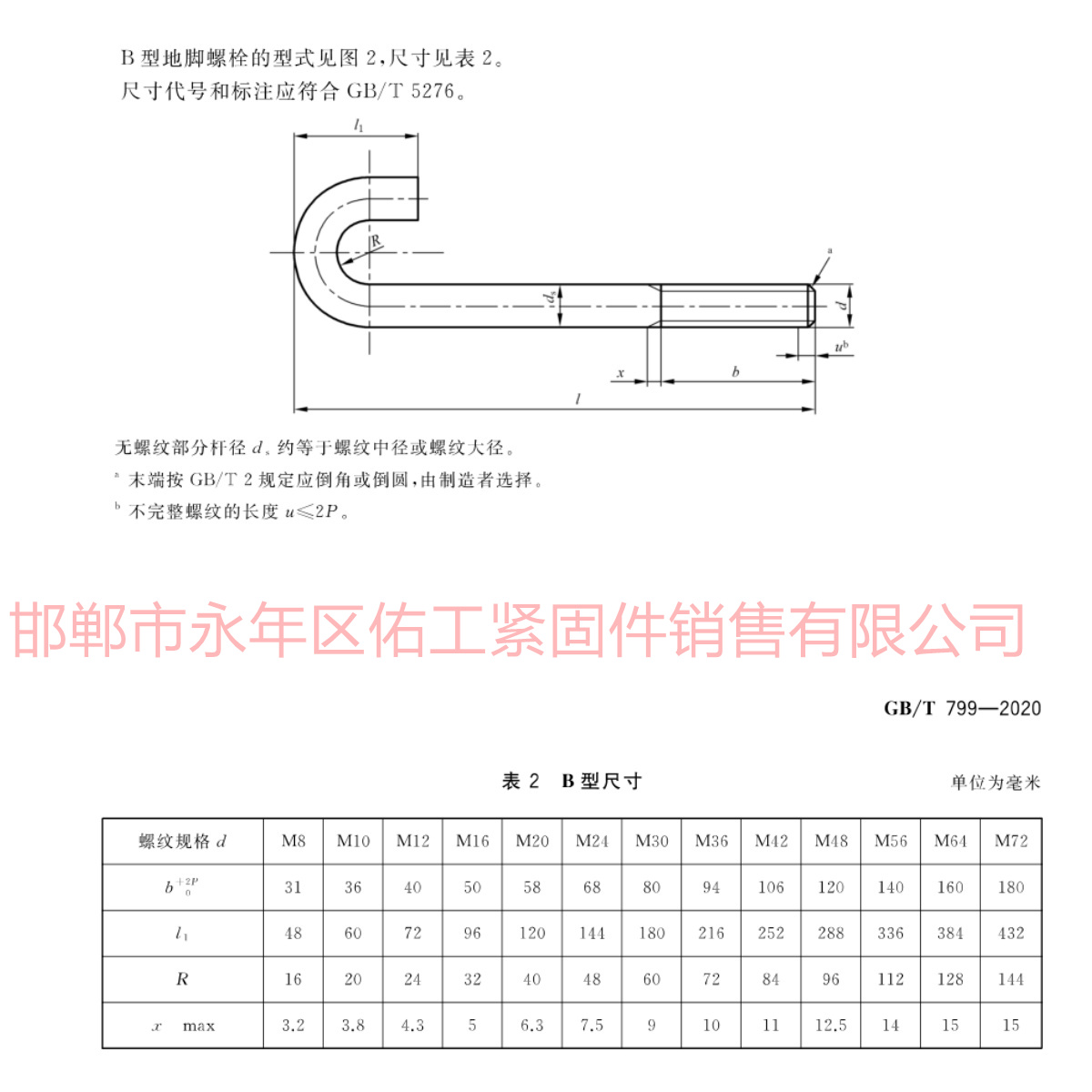

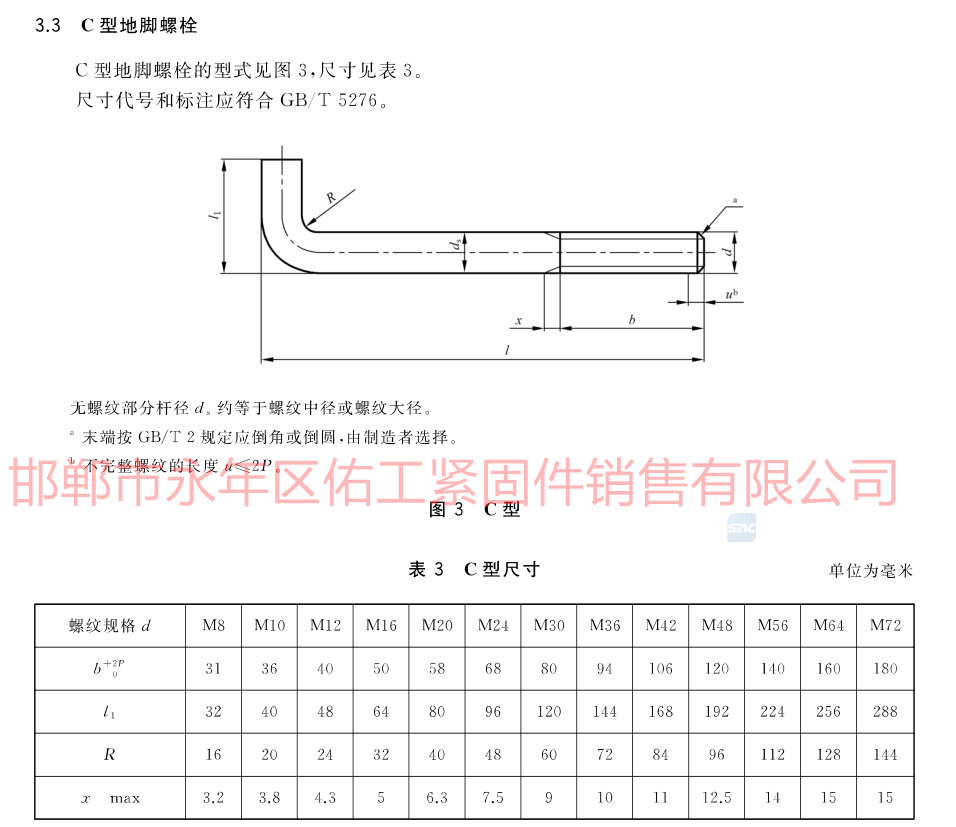

o 彎鉤型：包括L型、J型、7字型等，通過彎鉤增加錨固力

o 錨板型：端部焊接錨板，大幅提高抗拔能力

o 棘爪型：具有特殊爪形結構，適用于高荷載場合

o U型螺栓：主要用于管道或圓形設備的固定

2. 按材質分類：

o 碳素結構鋼：如Q235、Q355等，適用于一般建筑結構

o 合金鋼：如40Cr、35CrMo等，經熱處理后具有高強度

o 不銹鋼：如SUS304、SUS316等，適用于腐蝕環境

3. 按強度等級分類：

o 普通強度：4.6級、5.6級，主要用于靜力荷載結構

o 高強度：8.8級、10.9級，適用于動力荷載或高要求場合

4. 按安裝方式分類：

o 預埋式：混凝土澆筑時預先埋入，整體性好

o 后置式：在已凝固的混凝土中鉆孔安裝，靈活性高

地腳錨栓作為建筑結構的"隱形基石"，其材質選擇和正確應用直接關系到工程質量和結構安全。不同類型的地腳錨栓在建筑廠房中承擔著不同的功能，合理選擇和使用地腳錨栓是確保工程安全的重要環節。

二、Q235材質地腳錨栓特性與適用條件

Q235材質地腳錨栓是一種常用的碳素結構鋼地腳螺栓，按照中國國家標準GB/T 700生產，其名稱中的"Q"代表屈服強度，"235"表示該鋼材的最低屈服強度為235MPa。Q235屬于低碳鋼，具有良好的塑性和焊接性能，但抗拉強度和硬度相對較低，是建筑廠房類地腳錨栓的基礎材質選擇。

Q235材質的力學性能參數

Q235材質地腳錨栓的力學性能參數是其工程應用的基礎，具體指標如下表所示：

Q235材質的化學成分特點是其性能的基礎，主要包含碳(C)、硅(Si)、錳(Mn)等元素，其中碳含量控制在0.20%以下，保證了良好的焊接性能和塑性。這種化學成分組合使得Q235材質具有適中的強度和優良的加工性能，適合一般建筑結構使用。

Q235材質地腳錨栓的規格與標準

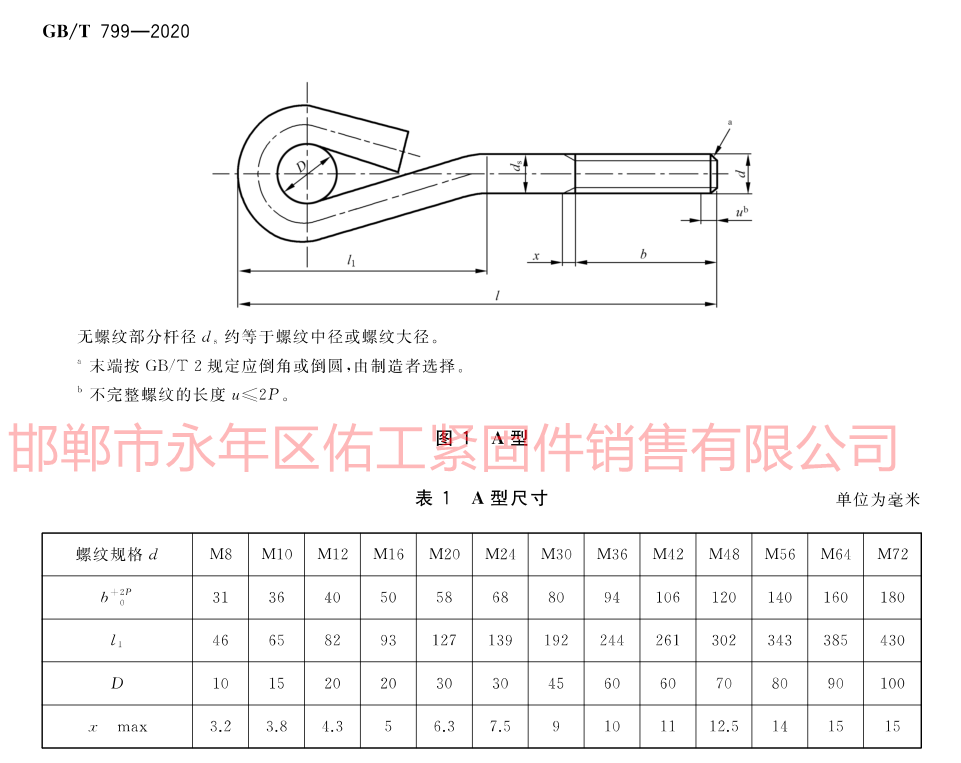

Q235材質地腳錨栓的規格按照國家標準GB/T799-1988的規定，包括多種尺寸規格：

固定地腳螺栓又稱為短地腳螺栓，它與基礎澆灌在一起，用來固定沒有強烈振動和沖擊的設備。地腳螺栓一般用Q235鋼，即為光圓的，螺紋鋼(Q345)強度大，但做螺母的絲扣沒有光圓的容易。

Q235材質地腳錨栓的安裝方法

Q235材質地腳錨栓的安裝方法直接影響其使用效果，主要有兩種安裝方式：

1. 一次埋入法：在澆灌混凝土?xí)r，將地腳螺栓埋入，當高塔等以傾覆控制時，地腳螺栓宜采用一次埋入法。這種方法整體性好，錨固力強，但定位要求高。

2. 預留孔法：設備就位，將孔洞打掃干凈，將地腳螺栓放入孔中，設備定位找正后再用比原基礎高一級的無收縮細石混凝土進行澆灌，搗固密實。這種方法靈活性高，便于調整，但二次澆筑質量對錨固效果影響較大。

Q235材質地腳錨栓的錨固標準

地腳錨栓固定標準中規定，錨固長度根據《鋼結構設計標準》第12.7.6條，地腳螺栓錨固深度不應小于20倍螺栓直徑；當螺栓直徑超過40毫米時，端部需焊接錨板，錨固長度不小于12倍直徑。

綜合規范及《鋼結構設計手冊》，標準埋入長度通常為25倍錨栓直徑，底部需配備彎鉤或錨板，直鉤長度不低于4倍錨栓直徑，錨板尺寸不小于1.3倍錨栓直徑。

Q235材質地腳錨栓的適用條件

Q235材質地腳錨栓廣泛應用于建筑結構、機械制造、工程領域等，適用于一般結構件的制造，如廠房、橋梁、高層建筑等。具體適用條件包括：

1. 結構類型：適用于一般建筑廠房、普通鋼結構、非承重構件等

2. 荷載條件：適用于承受靜力荷載或動力荷載較小的結構

3. 環境條件：適用于一般室內環境，不適用于高腐蝕環境

4. 經濟性要求：當項目成本控制較嚴格時，Q235材質是經濟實惠的選擇

對于光圓地腳螺栓而言，埋深一般為其直徑的25倍，然后做一個120mm左右長的90度彎鉤。如果螺栓直徑很大(如45mm)埋深太深的話，可以在螺栓端部焊方板，即做一個大頭。

Q235材質地腳錨栓適用于各種設備固定、鋼結構基礎預埋件、路燈、交通指示牌、泵、鍋爐安裝、重型設備預埋固定等。在承受動力荷載較大的結構中，通常會出現8.8級地腳螺栓，而Q235材質地腳錨栓主要用于承受靜力荷載或動力荷載較小的結構中。

三、Q355材質地腳錨栓特性與適用條件

Q355是一種低合金高強度結構鋼，其屈服強度不低于355MPa，是建筑廠房類地腳錨栓的常用材質之一。根據GB/T 1591-2018《低合金高強度結構鋼》標準，Q355鋼具有良好的綜合力學性能和焊接性能，適用于承受較大荷載的結構工程。相比Q235材質，Q355在強度、韌性和耐久性方面都有顯著提升，是中大型建筑廠房的理想選擇。

Q355材質的技術標準

Q355地腳錨栓的技術標準主要遵循GB/T 799-2020《地腳螺栓》國家標準，該標準于2020年11月發布，2021年6月實施，替代了之前的GB/T 799-1988標準。新標準對地腳螺栓的材質、尺寸、力學性能等方面做出了更詳細的規定，為工程應用提供了更可靠的依據。

Q355鋼的命名含義清晰明了："Q"代表鋼材的屈服強度，"355"表示其屈服強度最小值為355MPa，屬于中高強度級別鋼材。這種命名方式直觀地反映了材料的核心力學性能，便于工程技術人員快速識別和選擇。

Q355材質的力學性能特點

Q355地腳錨栓具有優異的力學性能，這些性能使其在建筑廠房中得到廣泛應用。Q355鋼的屈服強度根據厚度不同有所變化，具體表現如下表所示：

從表中可以看出，Q355鋼的強度隨厚度增加而略有降低，但即使在200mm的厚度下，其屈服強度仍能達到285MPa，遠高于Q235材質的235MPa，這使得Q355在大截面構件中仍能保持較高的強度優勢。

Q355材質的其他性能特點

除了基本的力學性能外，Q355地腳錨栓還具有以下優異特性：

1. 良好的韌性：Q355鋼具有優異的低溫韌性，在-20℃環境下仍能保持良好的抗沖擊能力，有效避免低溫脆斷。根據質量等級不同，Q355鋼材的低溫沖擊韌性也有所區別，如Q355ND表示-20℃低溫沖擊韌性等級，Q355ME表示-40℃低溫沖擊韌性等級，而Q355NF則代表-60℃低溫沖擊韌性等級。

2. 優異的焊接性能：Q355鋼的碳當量較低，焊接時裂紋敏感性低，適合各種焊接工藝。焊接后的接頭強度與母材匹配良好，能夠保證焊接結構的整體強度和穩定性。

3. 良好的加工性能：Q355鋼在折彎、沖孔等冷加工過程中不易開裂，能夠按照設計要求輕松成型，這使其在制造各種復雜形狀的鋼結構部件時具有明顯優勢。

4. 耐腐蝕性：通過熱鍍鋅等表面處理，Q355地腳錨栓可以形成致密的保護層，有效防止銹蝕，適應各種惡劣環境。熱鍍鋅處理能將耐腐蝕性提升3倍以上，特別適合沿?；蚋邼穸拳h(huán)境。

Q355材質的化學成分與生產工藝

Q355鋼的化學成分是其性能的基礎，以鐵為主，添加碳、錳、硅等基本元素，并含有微量合金成分如鈮、釩、鈦。主要化學成分控制范圍如下：

· 碳含量：通?？刂圃?/span>0.20%以下，以保證鋼材的焊接性能和韌性

· 錳含量：在0.90%-1.65%之間，提高鋼材的強度和韌性

· 硅含量：≤0.50%，增加鋼材強度和硬度

· 磷含量：≤0.02%，減少脆性風險

· 硫含量：≤0.01%，減少脆性風險

Q355地腳錨栓的生產工藝通常包括熱軋、控軋控冷等。熱軋工藝能夠使鋼材獲得均勻的組織結構，而控軋控冷工藝則進一步優化了鋼材的力學性能。通過合理控制軋制溫度和冷卻速率，可以顯著提高鋼材的強度和韌性。Q355鋼還可通過正火或調質熱處理來調整其性能，以滿足不同應用場景的需求。

Q355與Q235材質的性能對比

Q355與Q235是建筑廠房中常用的兩種地腳錨栓材質，它們在性能上有明顯差異，具體對比如下表所示：

從表中可以看出，Q355材質在強度、韌性和焊接性能等方面均優于Q235材質，特別是在需要高強度和良好韌性的建筑廠房結構中，Q355是更理想的選擇。

Q355材質地腳錨栓的適用條件

Q355地腳錨栓廣泛用于建筑、橋梁、機械制造等領域。在建筑工程中，它常用于高層建筑、大型廠房等結構的梁、柱等承重部件；在橋梁工程中，因其高強度和良好的焊接性能，被用于制造橋梁的主梁、橋面板等關鍵部件；在機械制造行業，可用于生產工程機械、礦山設備等重型機械的結構件。

與Q235材質相比，Q355地腳錨栓的強度更高，比普通碳素鋼提升約30%-50%的載荷能力，能夠滿足重載結構需求。雖然其成本略高于普通碳素鋼，但由于強度高，可以減少材料用量，從而降低整體成本。例如，在建筑結構中，使用Q355鋼可以減少構件截面尺寸，減輕結構自重，進而節省基礎材料和施工成本。

在選購Q355地腳錨栓時，需注意其質量證明文件是否齊全，包括化學成分報告、力學性能檢測報告等。同時應檢查鋼材表面是否有裂紋、夾渣等缺陷。儲存時，Q355鋼應放置在干燥通風的環境中，避免與腐蝕性物質接觸。

四、Q235與Q355材質在建筑廠房中的典型應用案例

Q235與Q355材質在建筑廠房中的應用存在明顯差異，這種差異主要體現在不同結構部位和荷載需求下的差異化選擇。Q235作為一種普通碳素結構鋼，屈服強度為235MPa，具有良好的塑性和焊接性能，成本較低，適用于低荷載、次要結構或?qū)?jīng)濟性要求較高的場景。而Q355則是一種低合金高強度結構鋼，屈服強度達355MPa，比Q235高出約50%，具有更高的強度、韌性和耐候性，適用于高荷載、大跨度或需控制構件截面的關鍵承重結構。

Q235材質在建筑廠房中的典型應用

Q235材質在建筑廠房中主要用于對強度要求不高、經濟性要求較高的場合，其典型應用包括：

1. 輕型廠房檁條：跨度≤6m的輕型廠房檁條常選用Q235材質，這類構件承受荷載較小，使用Q235材質既能滿足強度要求，又能控制成本。

2. 小型吊車梁：起重量≤5t的小型吊車梁可采用Q235材質，這種吊車梁承受的動荷載較小，Q235材質的強度和韌性足以滿足使用要求。

3. 屋面支撐系統：建筑廠房屋面的水平支撐、垂直支撐等次要構件常選用Q235材質，這些構件主要起穩定作用，受力相對較小。

4. 拉條和連接件：鋼結構中的拉條、系桿、連接板等非主要受力構件常采用Q235材質，這些構件對強度要求不高，但數量較多，使用Q235材質可顯著降低成本。

5. 幕墻龍骨：荷載≤1.0kN/m2的建筑幕墻龍骨可選用Q235材質，這類構件主要起固定和支撐作用，受力不大。

6. 施工臨時結構：施工腳手架、模板支撐等臨時結構常采用Q235材質，這類結構使用周期短，重復利用率高，經濟性是主要考慮因素。

實際案例中，某住宅小區陽臺護欄選用Q235方鋼（40×40×3mm），滿足安全荷載（≤0.5kN/m）的需求；在多層建筑中，Q235也常用于次梁、樓梯梁和室內夾層平臺梁等非主要承重構件。

Q355材質在建筑廠房中的典型應用

Q355材質在建筑廠房中主要用于對強度要求較高的關鍵承重結構，其典型應用包括：

1. 重型廠房鋼柱：截面≥200×200mm的重型廠房鋼柱常選用Q355材質，這類構件是廠房的主要承重骨架，承受屋面、墻面、吊車等多種荷載，需要較高的強度。

2. 大型吊車梁：起重量≥10t的大型吊車梁必須采用Q355材質，這類構件承受巨大的動荷載和疲勞荷載，需要高強度和高韌性。

3. 大跨度屋頂桁架：如體育館屋蓋等大跨度結構（規格150×150×8mm）常采用Q355材質，這類結構跨度大，荷載重，需要高強度材料以減小構件截面，減輕結構自重。

4. 高層樓面主梁：高層建筑的樓面主梁承受較大荷載，常采用Q355材質，這樣可以減小梁高，增加建筑使用空間。

5. 工業廠房吊車梁：工業廠房中的吊車梁承受反復荷載，需要良好的疲勞性能，Q355材質的高強度和良好韌性使其成為理想選擇。

6. 桁架弦桿：承受動荷載的桁架弦桿常采用Q355材質，這類構件受力復雜，需要高強度和高韌性。

7. 抗風柱：廠房的抗風柱承受風荷載，需要較高的強度和穩定性，Q355材質是理想選擇。

實際工程案例中，某汽車零部件工廠的鋼結構廠房采用Q355B高強度鋼材，屈服強度達355MPa，在2021年新疆地區6.4級地震中，主體結構未出現明顯變形，設備運行未受影響；在地下車庫出入口雨棚（跨度8m）工程中，因需承受積雪荷載（0.7kN/m2），采用Q355方鋼（100×100×5mm）確保結構安全。

特殊環境下兩種材質的應用差異

在特殊環境下，Q235與Q355材質的應用也有明顯差異，主要體現在以下幾個方面：

1. 抗震設防地區：Q235適用于6度及以下設防烈度區的次要構件（如填充墻龍骨），利用其塑性變形耗能；而Q355則用于8度及以上高烈度區的主要構件（如框架梁），需配合延性設計。

2. 大跨度與高荷載場景：當跨度＞6m或荷載＞1.5kN/m2時，Q235構件截面需大幅增加，可能導致用鋼量超過Q355；而Q355在相同荷載下截面可減小20%-30%，如跨度12m的梁，Q355用120×120×6mm，Q235需150×150×8mm。

3. 腐蝕性環境：兩者熱鍍鋅層耐蝕性相同（≥85μm時使用壽命20年以上），但Q355因截面小，鍍鋅成本更低。

經濟性對比分析

從經濟性角度考慮，Q235與Q355材質在不同應用場景下各有優勢：

從表中可以看出，Q235鋼材單價低，適用于小規格構件，綜合成本比Q355低10%-15%；而Q355在大規格構件中因截面減小，鋼材用量減少，綜合成本可能更具優勢。

施工工藝差異

Q235與Q355材質在施工工藝上也有一定差異，主要體現在以下幾個方面：

1. 冷彎成型：Q235可冷彎成型（彎曲半徑≥2倍壁厚），而Q355冷彎時需控制變形（彎曲半徑≥3倍壁厚）。

2. 焊接工藝：Q235焊接無需預熱（板厚≤16mm），適用E43焊條；Q355厚板（＞16mm）焊接需預熱至80-120℃，適用E50焊條。

3. 切割加工：Q355因強度高、硬度大，切割時需使用更鋒利的刀具和更快的切割速度。

實際工程案例分析

新疆旭納永固鋼結構有限公司的鋼結構廠房采用Q355B高強度鋼材，較普通Q235鋼提升50%強度，可減少用鋼量15%-20%。具體案例如下：

1. 13400平方米鋼結構廠房：主鋼架結構材料采用Q355材質，鋼梁尺寸為650×350×8×14，中柱尺寸為600×400×8×16，總用鋼量為520噸，每平方米含鋼量約為39公斤。

2. 3000平方米鋼結構廠房：同樣采用Q355材質的主鋼架，鋼梁尺寸為300變750×300×8×14，大頭梁尺寸為800變500×220×6×12，總用鋼量為104噸，每平方米含鋼量約為36公斤。

從這些案例可以看出，采用Q355材質雖然單位成本略高，但由于強度高，可以減小構件截面，從而減少總用鋼量，最終可能實現更經濟的整體成本。

五、8.8級地腳螺栓在動力荷載結構中的應用

8.8級地腳螺栓是高強度螺栓的一種，其性能等級標記中的"8.8"表示該螺栓的公稱抗拉強度為800MPa，屈強比為0.8，因此屈服強度為640MPa。這種螺栓在承受動力荷載較大的結構中被廣泛使用，如橋梁連接件、汽車底盤部件、隔爆型設備外殼緊固件和機床主軸固定等場景。在建筑廠房中，當結構或設備需要承受較大動力荷載時，8.8級地腳螺栓是不可或缺的關鍵連接件。

8.8級地腳螺栓的技術特性

8.8級地腳螺栓的技術特性主要體現在其力學性能和材料組成上，這些特性使其在動力荷載結構中表現出色。8.8級是高強度螺栓的門檻，其性能等級標記的第一個數字"8"表示抗拉強度為800MPa，第二個數字".8"表示屈強比為0.8，因此屈服強度為640MPa。當螺栓受到的拉力達到屈服強度時，材料開始發生永久性塑性變形；當達到抗拉強度時，材料會發生斷裂破壞。

8.8級地腳螺栓的主要技術參數如下表所示：

8.8級地腳螺栓的材質與制造工藝

在動力荷載結構中，8.8級地腳螺栓的材質通常選用低碳合金鋼或中碳鋼并經熱處理（淬火、回火）。常見的材質包括Q355B高強度鋼材、35CrMoA合金鋼、40Cr合金鋼等。這些材質經過調質熱處理工藝后，能夠達到所需的力學性能。

8.8級地腳螺栓的材質選擇與處理工藝對其性能有決定性影響：

1. 材質選擇：常用材質包括45號鋼、35CrMo、40Cr等中碳鋼或合金結構鋼，這些材料具有良好的淬透性和機械性能。

2. 熱處理工藝：采用淬火+高溫回火的調質處理工藝，淬火溫度通常為840-860℃，回火溫度為550-650℃，以獲得細小的索氏體組織，保證高強度和良好韌性的平衡。

3. 表面處理：為提高耐腐蝕性，常采用熱浸鍍鋅（鋅層厚度≥85μm）、達克羅工藝（耐鹽霧超1000小時）或環氧樹脂涂層（干膜厚度120-150μm）等表面處理方式。

8.8級地腳螺栓在動力荷載結構中的技術要求

8.8級地腳螺栓在動力荷載結構中的應用需要滿足嚴格的技術要求，這些要求涉及材料性能、安裝規范、檢測要求等多個方面。

1. 材料性能要求：

o 抗拉強度≥800MPa，屈服強度≥640MPa

o 斷裂位置應在螺桿部分或螺紋部分，不在頭部斷裂

o 硬度范圍控制在HRC 22-32之間，過硬易脆，過軟強度不足

2. 安裝規范要求：

o 必須遵循嚴格的擰緊流程：初擰、復擰、終擰，且這三個步驟必須在24小時內連續完成

o 擰緊順序應從螺栓群的中心區域開始，由中心向四周有序擴展，以確保應力均勻擴散

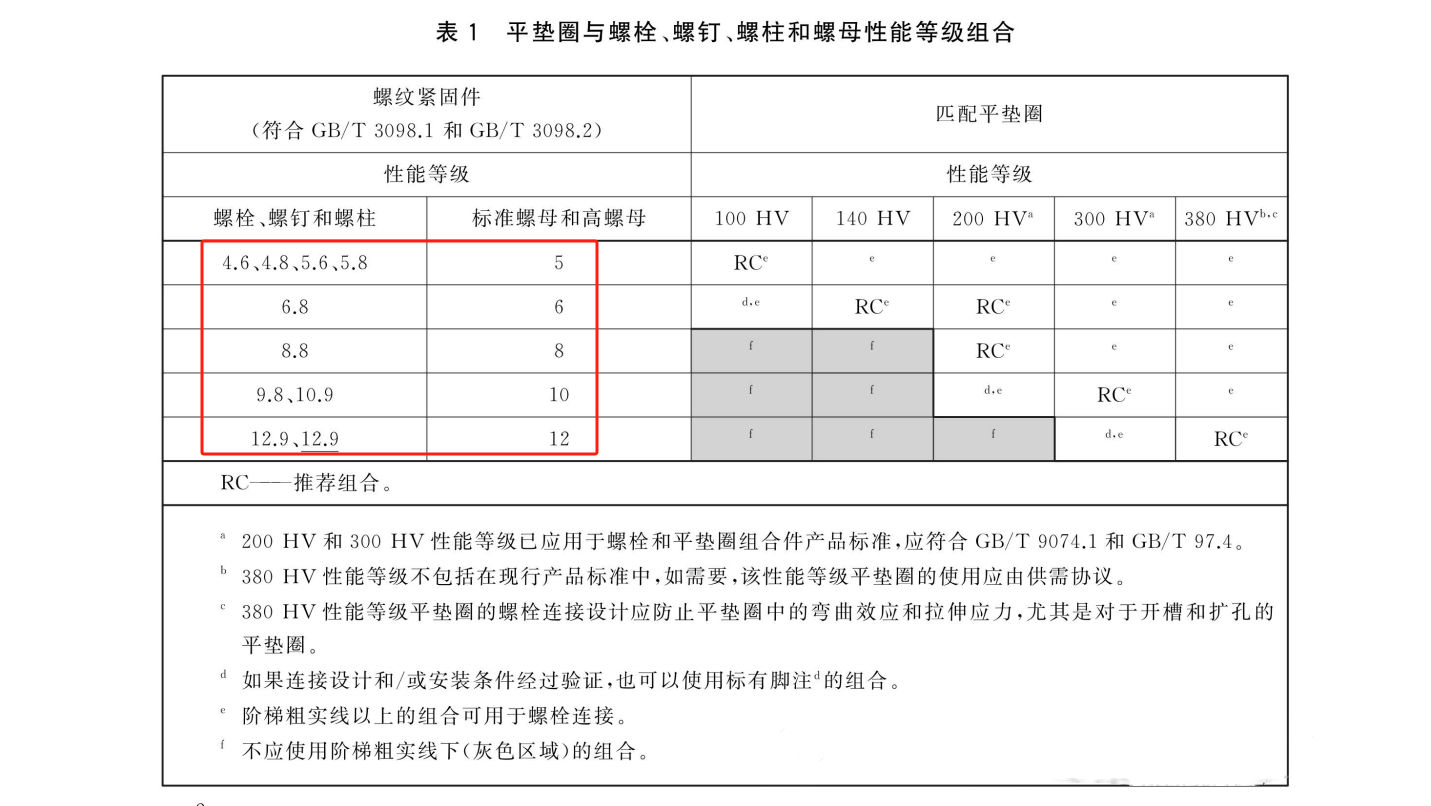

o 必須配合平墊圈使用，嚴禁使用彈簧墊圈，因為平墊圈的主要作用是分散壓力，保護連接板表面

3. 檢測要求：

o 拉力試驗：實測抗拉強度≥800MPa，實測屈服強度≥640MPa

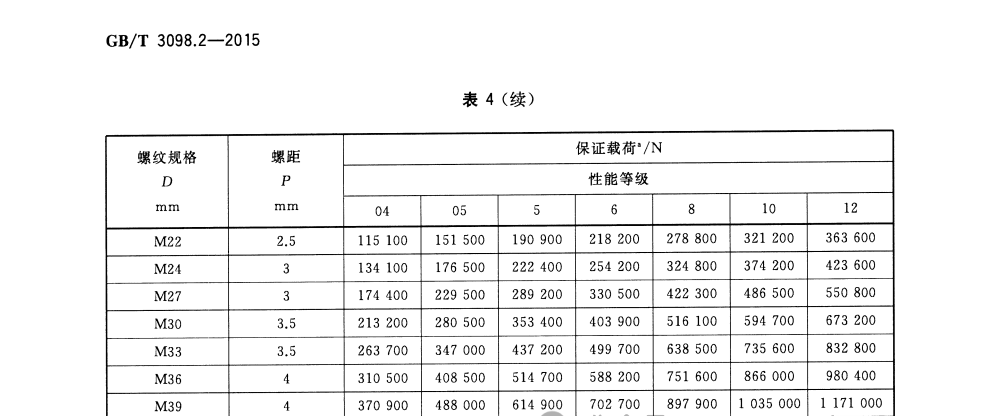

o 保證載荷試驗：對螺栓施加特定的保證載荷并保持15秒，卸載后螺栓長度應無永久性伸長

o 硬度試驗：采用洛氏硬度（HRC），8.8級螺栓的硬度范圍一般為HRC 22~32

8.8級地腳螺栓的抗疲勞性能

8.8級地腳螺栓的抗疲勞性能是其在動力荷載結構中應用的關鍵指標。研究表明，在循環荷載（如風荷載、機械荷載和吊車荷載）長期作用下，高強度螺栓連接節點容易出現疲勞問題。

針對8.8級M24高強度螺栓的常幅疲勞試驗顯示，材質為20MnTiB的螺栓在200萬次循環對應容許名義應力幅比35K材質螺栓提高53.77%。疲勞試驗過程中，大約87%的疲勞壽命消耗于螺栓疲勞裂紋穩定擴展階段，疲勞源通常位于擰入螺母的第一級受力螺紋根部處。

為提高8.8級地腳螺栓的抗疲勞性能，可采取以下措施：

1. 優化螺紋設計：采用滾壓工藝制造螺紋，提高螺紋根部質量，減少應力集中

2. 控制預緊力：確保螺栓預緊力在設計范圍內，避免預緊力過大或過小

3. 使用防松裝置：在動力荷載結構中，可采用雙螺母、螺紋鎖固膠等防松措施

4. 定期檢查維護：對重要結構中的8.8級螺栓應定期檢查，及時發現松動或疲勞損傷

8.8級地腳螺栓的抗震設計標準

8.8級地腳螺栓的抗震設計需要符合《建筑抗震設計規范》GB50011的要求。該規范規定建筑抗震設計應實現"三水準"設防目標：

1. 第一水準：當遭受低于本地區抗震設防烈度的多遇地震影響時，結構應保持正常使用功能

2. 第二水準：當遭受相當于本地區抗震設防烈度的設防地震影響時，結構不應發生危及生命安全的嚴重破壞

3. 第三水準：當遭受高于本地區抗震設防烈度的罕遇地震影響時，結構不應倒塌或發生危及生命安全的嚴重破壞

為滿足抗震設計要求，8.8級地腳螺栓在地震區的應用需注意以下幾點：

1. 材料選擇：應選用具有良好韌性的材料，如35CrMoA等合金鋼，避免低溫脆性

2. 連接設計：螺栓連接應具有足夠的延性，避免脆性破壞

3. 構造措施：采取適當?shù)臉?gòu)造措施，如增加螺栓數量、使用雙螺母等，提高連接的可靠性

4. 質量控制：嚴格控制螺栓的安裝質量，確保預緊力符合設計要求

8.8級地腳螺栓在大型設備基礎中的實際應用

8.8級地腳螺栓在大型設備基礎中的實際應用數據顯示，其抗拉強度為800MPa，屈服強度為640MPa，屬于中等強度螺栓，適用于承受動力荷載較大的結構。這種螺栓通常采用碳鋼或合金鋼制造，如45號鋼、35CrMo、40Cr等材質，并經過調質處理（淬火+高溫回火）以提高綜合力學性能。

在大型設備基礎中，8.8級地腳螺栓的承載力計算公式為：螺栓數量×每個螺栓有效面積×抗拉強度＞設備上拔力。例如，M16規格的8.8級螺栓有效面積約為212mm2，承載力約為25.44kN（約2.6噸）；M20規格的8.8級螺栓有效面積約為245mm2，承載力約為41.65kN（約4.25噸）。

8.8級地腳螺栓在大型設備基礎中的安裝方法主要有兩種：

1. 一次埋入法：在澆灌混凝土?xí)r將螺栓埋入，適用于高塔等以傾覆控制的結構

2. 預留孔法：設備就位后，將孔洞打掃干凈，放入螺栓，設備定位找正后再用比原基礎高一級的無收縮細石混凝土進行澆灌

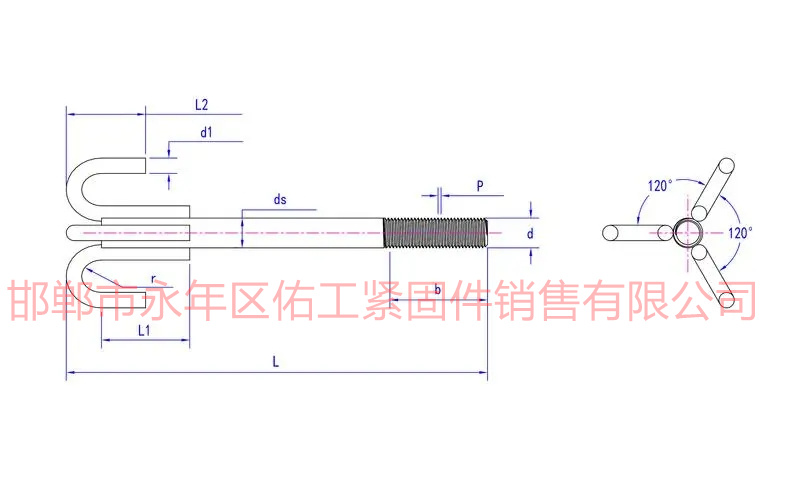

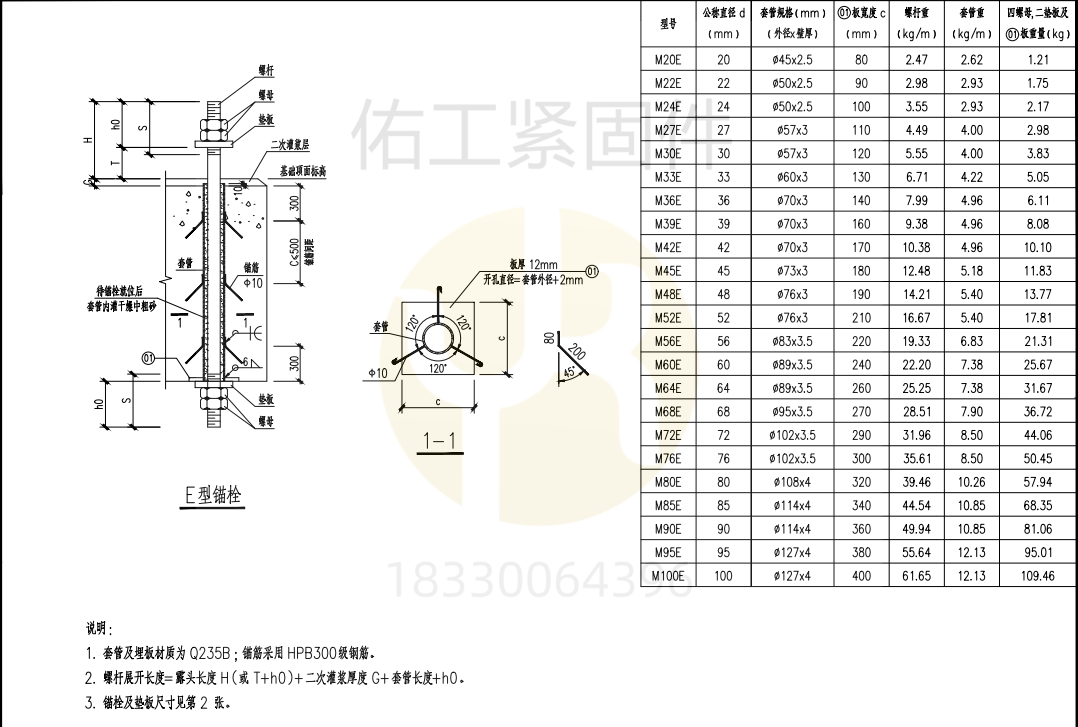

8.8級地腳螺栓的末端設計有多種形狀以增加錨固力，包括J型、T型、棘爪型和雙頭型。其中，雙頭型地腳螺栓因兩端有螺紋，組裝方便，承載力較高，在工程中應用廣泛。根據《輸電桿塔用地腳螺栓與螺母》規范，推薦6.8級和8.8級地腳螺栓采用雙頭型。

8.8級地腳螺栓的典型應用場景

8.8級地腳螺栓因其高強度和良好的抗疲勞性能，在動力荷載結構中有廣泛的應用，主要包括：

1. 電力鐵塔工程：采用35CrMoA合金鋼與達克羅防腐工藝，耐鹽霧超1000小時，通過高低溫沖擊試驗

2. 橋梁工程：特別是地震多發地區，選擇具備抗震性能的8.8級地腳螺栓尤為重要

3. 重型設備基礎：如風機、軋機、起重機等大型設備基礎，能夠有效抵抗振動和沖擊載荷

4. 汽車底盤部件：如懸掛支架等承受動荷載的部件

5. 機床主軸固定：需要高精度和高可靠性的連接場合

6. 隔爆型設備外殼緊固件：需要高強度連接的防爆設備

在不同工程場景中，8.8級地腳螺栓的具體應用要求也有所不同。在鋼結構工程中，需選用Q355B高強度鋼材，經調質熱處理工藝，抗拉強度≥800MPa，螺紋精度達6g級；在電力鐵塔工程中，采用35CrMoA合金鋼與達克羅防腐工藝，耐鹽霧超1000小時，通過高低溫沖擊試驗；在橋梁工程中，特別是地震多發地區，選擇具備抗震性能的8.8級地腳螺栓尤為重要。

六、不同材質地腳錨栓的選型標準對比

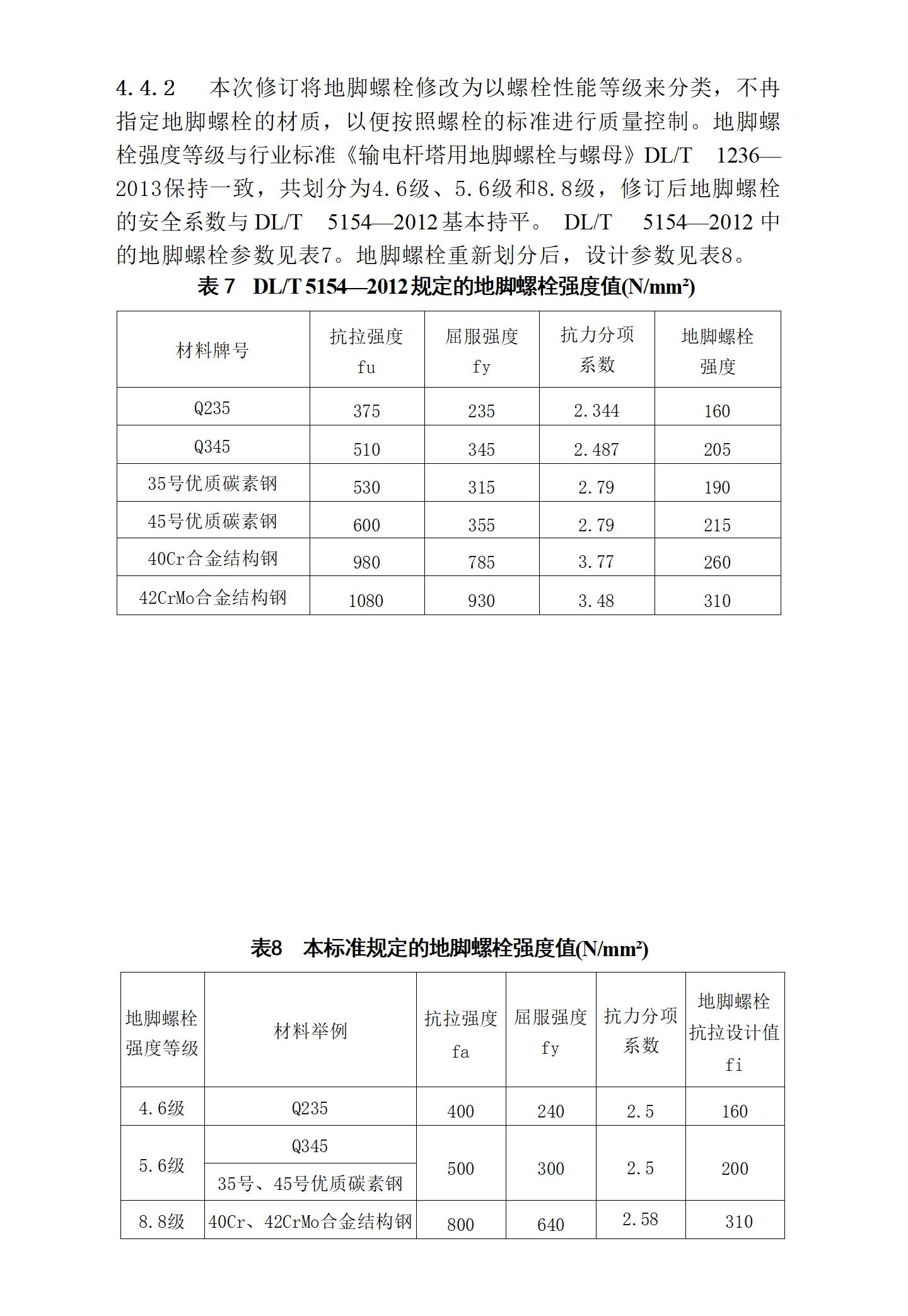

Q235、Q355與8.8級地腳錨栓在強度等級方面存在明顯差異，這些差異直接影響了它們在不同工程場景中的應用選擇。正確理解這些差異并據此進行合理的選型，是確保建筑廠房結構安全和經濟效益的關鍵。本節將從強度等級、適用條件、經濟性等多個維度對這三種材質的地腳錨栓進行全面對比分析，為工程技術人員提供科學的選型依據。

強度等級差異對比

Q235、Q355與8.8級地腳錨栓在強度等級方面存在顯著差異，這種差異主要體現在屈服強度、抗拉強度等關鍵力學性能指標上。下表詳細對比了三種材質地腳錨栓的主要強度參數：

從表中可以看出，三種材質的強度呈現明顯的梯度關系：Q235作為普通碳素結構鋼，強度最低；Q355作為低合金高強度結構鋼，強度居中；而8.8級作為高強度螺栓，強度最高。這種強度差異直接決定了它們在不同荷載條件下的適用性。

從材質角度看，Q235和Q355主要是鋼材材質牌號，而8.8級是螺栓的性能等級標識。8.8級螺栓通常采用45號優質碳鋼或低合金鋼制作，并經過淬火+回火處理，以提高其強度。螺栓性能等級的標記中，第一個數字（如8.8中的"8"）乘以100表示抗拉強度（MPa），第二個數字（如".8"）表示屈強比，即屈服強度與抗拉強度的比值。

適用條件對比

基于強度等級的差異，三種材質地腳錨栓的適用條件也有明顯區別，這種區別主要體現在荷載類型、結構重要性、環境條件等方面。

1. Q235材質地腳錨栓適用條件：

o 荷載類型：主要適用于靜力荷載或動力荷載較小的結構

o 結構類型：一般建筑結構、輕型廠房、非主要承重構件

o 環境條件：一般室內環境，不適用于高腐蝕環境

o 經濟性要求：成本控制較嚴格的項目

o 典型應用：輕型廠房檁條、小型吊車梁、屋面支撐系統、拉條等

2. Q355材質地腳錨栓適用條件：

o 荷載類型：適用于中等荷載，可承受一定動力荷載

o 結構類型：重要建筑結構、中型廠房、主要承重構件

o 環境條件：一般室內外環境，經表面處理后可用于輕度腐蝕環境

o 經濟性要求：中等成本控制，注重長期性能

o 典型應用：重型廠房鋼柱、大型吊車梁、大跨度屋頂桁架、高層樓面主梁等

3. 8.8級地腳錨栓適用條件：

o 荷載類型：主要適用于動力荷載較大的結構

o 結構類型：重要建筑結構、重型廠房、關鍵連接節點

o 環境條件：各種環境條件，包括高腐蝕環境（需配合適當表面處理）

o 經濟性要求：成本控制較寬松，注重安全性和可靠性

o 典型應用：重型設備基礎、橋梁連接件、電力鐵塔、抗震結構等

不同荷載條件下的選型依據

地腳錨栓的選型必須根據實際荷載條件進行科學判斷，不同荷載條件對地腳錨栓的要求各不相同。根據荷載類型和工程場景，地腳錨栓的選型標準有所不同。

1. 建筑工程場景：

o 民用建筑如住宅、寫字樓的電梯井、承重墻等中小荷載部位，優先選用彎鉤式地腳螺栓（90°或180°彎鉤），材質選用Q235B，強度5.6級即可滿足靜態荷載需求，遵循GB/T 799-2020標準，埋深≥25倍螺栓直徑。

o 大型公共建筑如體育場館、機場航站樓的桁架、網架等大荷載結構，需選用錨板式地腳螺栓，焊接錨板增大粘結面積，抗拔力提升3倍，材質升級為Q345B，螺紋精度達6g級，避免安裝滑絲。

2. 工業設備基礎場景：

o 重型設備如軋鋼機、起重機承受動荷載與扭矩，首選A型地腳螺栓（雙螺紋+錐形錨固設計），材質采用40Cr合金鋼，強度8.8級以上，螺栓間距≥3d防止共振，配合雙螺母防松。

o 通用設備如水泵、電機以靜態荷載為主，可選T型頭地腳螺栓，安裝便捷且可重復拆卸，表面熱鍍鋅處理（鋅層厚度≥85μm），適配車間潮濕環境。

3. 能源與電力場景：

o 風電基座需耐受低溫與強風荷載，選用35CrMoA合金鋼地腳螺栓，經調質處理后抗拉強度超985MPa，規格常用M45-M64，埋深按25d計算，且需通過300kN抗拔試驗保持5分鐘無位移。

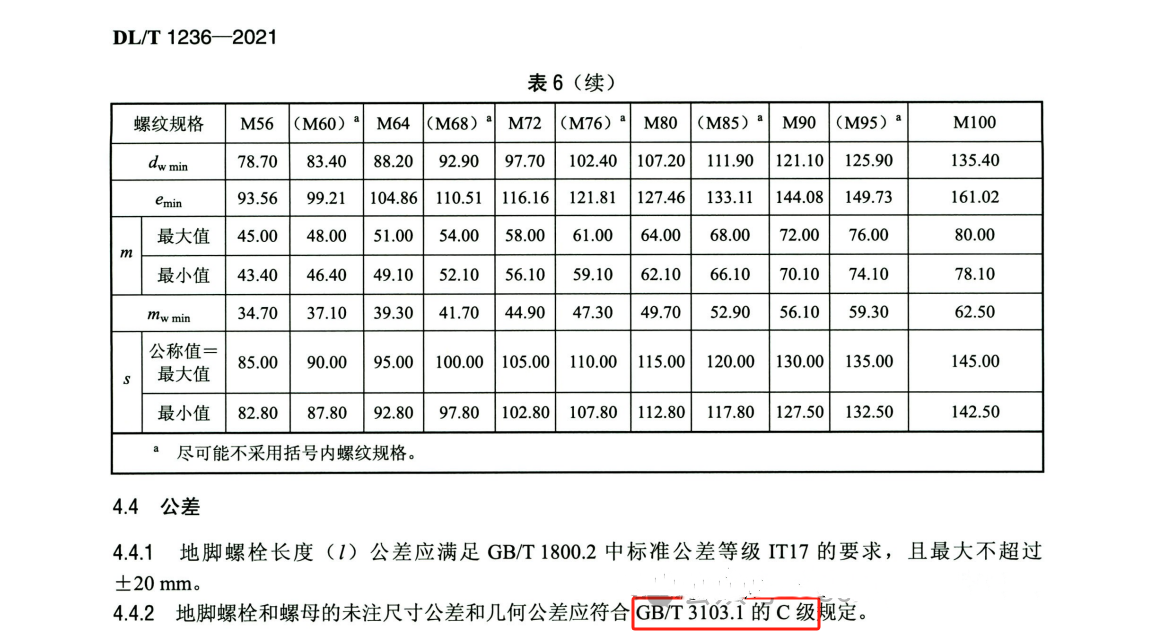

o 變電站、輸電塔遵循DLT1236標準，選用雙頭型或棘爪型地腳螺栓，材質優先Q345B，具備良好焊接性與低溫韌性，應對戶外溫差變化。

4. 化工與沿海場景：

o 化工車間、跨海橋梁高腐蝕環境下，螺栓需采用達克羅工藝（耐鹽霧超1000小時），材質選用16Mn或316L不銹鋼，避免選用普通碳鋼導致6個月內銹蝕失效。

o 螺栓邊距≥4d，防止基礎邊緣混凝土破壞，安裝后需做500小時鹽霧試驗驗證防腐效果。

5. 既有建筑改造場景：

o 新增設備或結構加固時，優先用化學錨栓，通過化學膠粘劑固定，無需破壞原混凝土基礎，施工靈活高效。

o 需注意按產品說明書控制埋深（≥15d），適配既有結構的荷載疊加需求。

技術標準與規范對比

不同材質地腳錨栓的選型必須遵循相應的技術標準和規范，這些標準和規范為地腳錨栓的設計、制造和安裝提供了科學依據。

1. Q235與Q355材質地腳錨栓主要標準：

o GB/T 700-2006《碳素結構鋼》（Q235材質）

o GB/T 1591-2018《低合金高強度結構鋼》（Q355材質）

o GB/T 799-2020《地腳螺栓》

o GB 50017-2017《鋼結構設計標準》

2. 8.8級地腳錨栓主要標準：

o GB/T 3098.1《緊固件機械性能 螺栓、螺釘和螺柱》

o GB/T 1231《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件》

o JGJ 82《鋼結構高強度螺栓連接技術規程》

o DLT 5486-2020《架空輸電線路桿塔結構設計技術規程》

3. 地腳螺栓錨固長度標準：

o 根據《鋼結構設計標準》第12.7.6條，地腳螺栓錨固深度不應小于20倍螺栓直徑

o 當螺栓直徑超過40毫米時，端部需焊接錨板，錨固長度不小于12倍直徑

o 綜合規范及《鋼結構設計手冊》，標準埋入長度通常為25倍錨栓直徑，底部需配備彎鉤或錨板

經濟性對比分析

地腳錨栓的選型不僅要考慮技術性能，還需進行經濟性分析，以實現技術性能與經濟成本的最佳平衡。三種材質地腳錨栓的經濟性對比如下表所示：

從經濟性角度分析：

1. Q235材質：材料成本和加工成本最低，安裝簡單，維護成本適中，在低荷載條件下綜合經濟性最優。但在高荷載條件下，需要更大截面或更多數量，可能導致總體成本上升。

2. Q355材質：材料成本和加工成本適中，安裝難度一般，維護成本較低，在中等荷載條件下綜合經濟性最優。其高強度可以減少材料用量，部分抵消了材料單價的提高。

3. 8.8級地腳錨栓：材料成本和加工成本最高，安裝要求嚴格，需要專業工具和技術人員，但維護成本低，在高荷載或動力荷載條件下綜合經濟性最優。雖然初始投資高，但其高強度和長壽命可以降低全生命周期成本。

選型決策流程

基于上述分析，可以建立地腳錨栓選型的決策流程，幫助工程技術人員在實際工程中做出科學合理的選擇。

1. 確定荷載條件：

o 靜力荷載為主：考慮Q235或Q355

o 動力荷載為主：考慮Q355或8.8級

o 高強度或疲勞荷載：必須選用8.8級

2. 評估結構重要性：

o 次要結構：可選用Q235

o 一般結構：可選用Q355

o 重要結構或關鍵節點：應選用8.8級

3. 考慮環境條件：

o 一般室內環境：三種材質均可

o 腐蝕環境：需配合表面處理，或選用不銹鋼材質

o 低溫環境：優先選用Q355或8.8級

4. 分析經濟性：

o 低預算項目：優先考慮Q235

o 中等預算項目：優先考慮Q355

o 高預算或重要項目：優先考慮8.8級

5. 綜合決策：

o 綜合考慮技術性能和經濟性

o 優先滿足安全性和可靠性要求

o 在滿足技術要求的前提下，選擇經濟性最優的方案

通過這一決策流程，工程技術人員可以根據具體工程條件，科學合理地選擇地腳錨栓材質，確保結構安全可靠，同時實現經濟性的最優化。

七、地腳錨栓選型的技術規范與設計指南

地腳錨栓的選型必須嚴格遵循相關技術規范和設計指南，這些規范和指南為地腳錨栓的設計、制造、安裝和驗收提供了科學依據。在建筑廠房工程中，地腳錨栓作為連接上部結構與基礎的關鍵部件，其選型合理與否直接關系到整個結構的安全性和穩定性。本節將系統地介紹地腳錨栓選型的主要技術標準、設計規范及施工要點，為工程技術人員提供全面的技術指導。

地腳錨栓的主要技術標準

地腳錨栓的選型首先需要了解和掌握相關的技術標準，這些標準規定了地腳錨栓的材料要求、力學性能、尺寸規格等技術參數。建筑廠房類地腳錨栓主要遵循以下技術標準：

1. 國家標準GB/T 799-2020《地腳螺栓》：

o 適用于螺紋規格為M8~M72、性能等級4.6級和5.6級、產品等級為C級的地腳螺栓

o 規定了地腳螺栓的尺寸、公差、機械性能等技術要求

o 替代了之前的GB/T 799-1988標準，內容更加完善

2. GB/T 700-2006《碳素結構鋼》：

o 規定了Q235等碳素結構鋼的技術要求

o 適用于一般建筑結構用地腳錨栓材質選擇

3. GB/T 1591-2018《低合金高強度結構鋼》：

o 規定了Q355等低合金高強度結構鋼的技術要求

o 適用于要求較高的建筑結構用地腳錨栓材質選擇

4. GB/T 3098.1《緊固件機械性能 螺栓、螺釘和螺柱》：

o 規定了螺栓的機械性能要求，包括強度等級劃分

o 適用于8.8級等地腳螺栓的性能要求

5. 電力行業標準DL/T 1236-2021《輸電桿塔用地腳螺栓與螺母》：

o 將地腳螺栓按強度等級分類，包括4.6級、5.6級、8.8級和10.9級

o 最小規格由M16提高到M20，性能等級增加了10.9級

地腳錨栓材質選擇標準

地腳錨栓的材質選擇是選型過程中的關鍵環節，不同的材質具有不同的力學性能和適用條件。根據工程實踐和相關標準，地腳錨栓材質選擇應遵循以下標準：

1. 鋼材種類選擇：

o 碳素結構鋼：如Q235、Q345等，具有良好的塑性和韌性，適用于一般建筑結構

o 不銹鋼：如SUS304、SUS316等，適用于腐蝕性環境

o 合金鋼：如40Cr、35CrMo等，適用于高強度或高溫環境

2. 鋼材性能要求：

o 強度：評價螺栓性能的重要指標，應根據荷載條件選擇適當強度等級

o 塑性：良好的塑性可以避免脆性破壞，提高結構安全性

o 沖擊韌性：特別是在低溫環境下使用的地腳錨栓，應具有良好的沖擊韌性

o 疲勞極限：對于承受動力荷載的地腳錨栓，應考慮其疲勞性能

3. 材質選擇原則：

o 安全性原則：優先考慮結構安全性，選擇足夠強度的材質

o 經濟性原則：在滿足安全要求的前提下，選擇經濟合理的材質

o 適用性原則：根據使用環境選擇適合的材質，如腐蝕環境應選用不銹鋼或采取防腐措施

o 可施工性原則：考慮材質的加工性能和安裝便利性

地腳錨栓設計規范

地腳錨栓的設計必須符合相關規范要求，這些規范涉及錨固長度、間距、邊距等關鍵參數。根據《鋼結構設計標準》和其他相關規范，地腳錨栓設計應遵循以下規定：

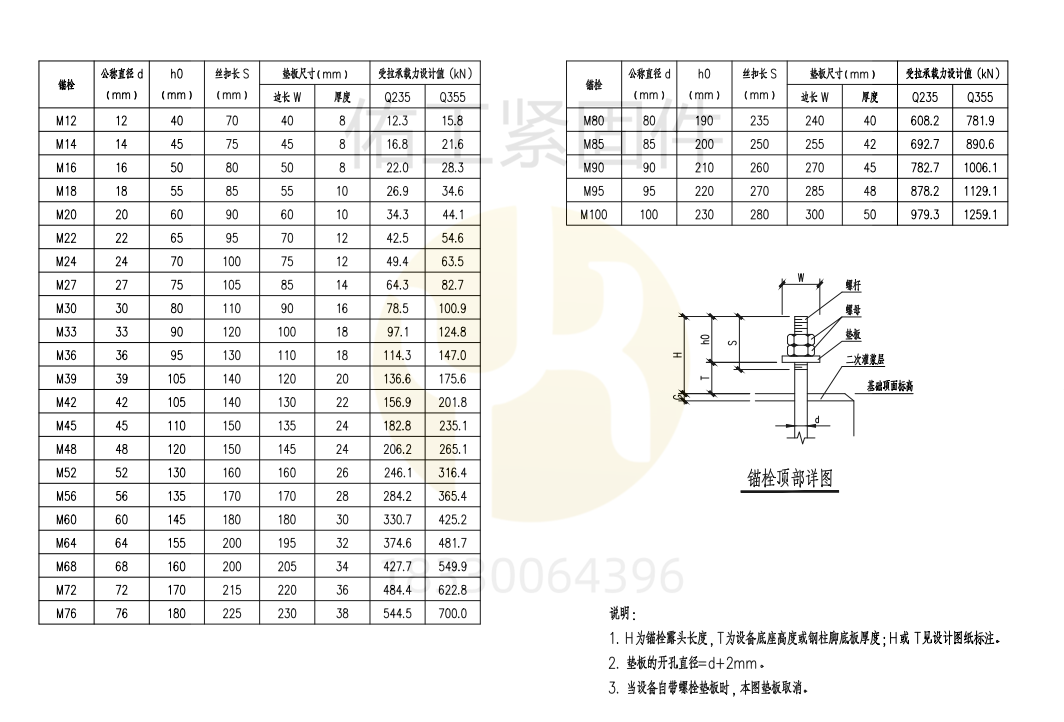

1. 錨固長度要求：

o 根據《鋼結構設計標準》第12.7.6條，地腳螺栓錨固深度不應小于20倍螺栓直徑

o 當螺栓直徑超過40毫米時，端部需焊接錨板，錨固長度不小于12倍直徑

o 綜合規范及《鋼結構設計手冊》，標準埋入長度通常為25倍錨栓直徑

o 底部需配備彎鉤或錨板，直鉤長度不低于4倍錨栓直徑

o 錨板尺寸不小于1.3倍錨栓直徑

2. 間距與邊距要求：

o 地腳螺栓中心距及與基礎頂面邊緣的距離，最小值建議按5d及150mm控制

o 在承受動力荷載的結構中，地腳螺栓的間距應≥3d以防止共振

o 螺栓邊距≥4d，防止基礎邊緣混凝土破壞

3. 地腳螺栓強度等級分類：

o 電力行業標準DLT 5486-2020將錨栓改稱為地腳螺栓，按強度等級進行分類，不再指定材質

o DLT 1236-2021地腳螺栓的最小規格由M16→M20，性能等級增加了一個10.9級

o GB 51022-2015門式剛架輕型房屋鋼結構技術規范和GB 50017-2017鋼結構設計標準中，地腳螺栓指定材質，而不是按強度等級劃分

o GB/T 799-2020地腳螺栓雖然按性能等級劃分，但是僅有兩個等級：4.6級、5.6級

地腳錨栓安裝規范

地腳錨栓的安裝質量直接影響其使用效果，必須嚴格按照相關規范進行施工。地腳錨栓安裝規范主要包括以下幾個方面：

1. 預埋方式：

o 預留孔式：在澆筑混凝土?xí)r預留螺栓孔，等混凝土達到一定強度后，再插入螺栓進行二次澆筑

o 埋入式：在澆筑混凝土前就把螺栓定位好，混凝土一次澆筑成型

o 焊接式：通過焊接將地腳螺栓固定在預埋件上

2. 混凝土強度要求：

o 混凝土強度應滿足設計要求，通常不低于C25

o 二次澆筑時，應使用比原基礎高一級的無收縮細石混凝土

3. 錨固深度控制：

o 根據螺栓規格和受力情況確定錨固深度，一般不少于3倍螺栓直徑

o 對于承受動力荷載的結構，錨固深度應適當增加

4. 防銹處理：

o 可采用鍍鋅、涂漆等方式防止腐蝕

o 沿海地區必做熱浸鍍鋅處理，按GB/T5267.3標準執行，可將耐腐蝕性提升3倍以上

5. 安裝精度要求：

o 螺栓平面位置誤差≤±3mm，頂標高誤差≤±3mm

o 超差會導致鋼柱無法對接，后期整改成本飆升

o 地腳螺栓與柱縱向鋼筋需保持合理間距，底板邊緣距混凝土柱邊緣最小不小于50mm

地腳錨栓施工質量控制

地腳錨栓的施工質量控制是確保其使用效果的關鍵環節，應從以下幾個方面進行控制：

1. 施工前準備：

o 制定合理組織方案，在地梁鋼筋綁扎前完成錨栓定位

o 設計人員應在技術交底中明確注意事項，避免后期調整

o 檢查地腳螺栓的材質、規格、數量是否符合設計要求

2. 施工過程控制：

o 定位精度控制要求軸線偏差≤3mm，標高誤差±1mm

o 施工時可使用全站儀建立矩形控制網，鋼尺量距時加入溫度和尺長改正

o 固定架施工可采用直埋法或后埋法，根據實際情況選擇

3. 施工后驗收：

o 檢查地腳螺栓的位置、標高、垂直度等是否符合設計要求

o 檢查混凝土澆筑質量，確保無蜂窩、麻面等缺陷

o 對重要結構的地腳螺栓，應進行拉拔試驗，驗證其錨固力

地腳錨栓選型決策流程

基于上述技術規范和設計指南，可以建立地腳錨栓選型的決策流程，幫助工程技術人員在實際工程中做出科學合理的選擇：

1. 確定基本參數：

o 荷載條件：靜力荷載還是動力荷載，荷載大小

o 結構重要性：一般結構還是重要結構

o 環境條件：一般環境還是腐蝕環境

o 經濟性要求：成本控制程度

2. 選擇材質類型：

o 一般荷載、一般環境：優先考慮Q235

o 中等荷載、一般環境：優先考慮Q355

o 高荷載、動力荷載：必須選用8.8級

o 腐蝕環境：選用不銹鋼或采取防腐措施

3. 確定規格參數：

o 根據荷載計算所需螺栓直徑和數量

o 確定錨固長度，一般不少于25倍螺栓直徑

o 確定螺栓間距和邊距，滿足規范要求

4. 選擇安裝方式：

o 一般情況：優先考慮一次埋入法

o 高精度要求：采用預留孔法，便于調整

o 特殊情況：根據實際情況選擇合適的安裝方式

5. 確定表面處理：

o 一般室內環境：可不做特殊處理

o 室外環境：應做防銹處理，如鍍鋅、涂漆等

o 腐蝕環境：必須采取有效的防腐措施，如熱浸鍍鋅、達克羅處理等

通過這一決策流程，工程技術人員可以根據具體工程條件，科學合理地選擇地腳錨栓，確保結構安全可靠，同時實現經濟性的最優化。

八、結論與建議

通過對建筑廠房類地腳錨栓材質選擇與應用的系統分析，我們可以得出一系列重要結論，并為工程實踐提供有價值的建議。地腳錨栓作為建筑結構中的關鍵連接件，其材質選擇的合理性直接關系到工程的安全性、經濟性和耐久性。本章節將總結前述分析的主要發現，并提出針對性的工程應用建議，為建筑廠房類地腳錨栓的選型和使用提供科學指導。

主要研究結論

1. 材質特性差異明顯：

o Q235材質地腳錨栓屈服強度為235MPa，具有良好的塑性和焊接性能，成本較低，適用于一般建筑結構和輕型設備固定。

o Q355材質地腳錨栓屈服強度為355MPa，比Q235高出約50%，具有更高的強度、韌性和耐候性，適用于要求較高的建筑結構和中等荷載設備。

o 8.8級地腳螺栓抗拉強度為800MPa，屈服強度為640MPa，屬于高強度螺栓，適用于承受動力荷載較大的結構，如重型機械設備、起重機、風電設備等。

2. 應用場景各有側重：

o Q235材質主要應用于輕型廠房檁條（跨度≤6m）、小型吊車梁（起重量≤5t）、屋面支撐系統、拉條、幕墻龍骨（荷載≤1.0kN/m2）等低荷載場合。

o Q355材質主要應用于重型廠房鋼柱（截面≥200×200mm）、大型吊車梁（起重量≥10t）、大跨度屋頂桁架（如體育館屋蓋，規格150×150×8mm）、高層樓面主梁等高荷載場合。

o 8.8級地腳螺栓主要應用于電力鐵塔、橋梁工程、重型設備基礎等承受動力荷載的結構，特別是在需要抗震性能的場合。

3. 經濟性需綜合考量：

o Q235鋼材單價低（約4000元/噸），適用于小規格構件（≤80×80×4mm），綜合成本比Q355低10%-15%。

o Q355在大規格構件（≥100×100×5mm）中因截面減小，鋼材用量減少，綜合成本可能更具優勢。

o 8.8級地腳螺栓雖然初始成本高，但在高荷載或動力荷載條件下，其高強度和長壽命可以降低全生命周期成本。

4. 技術標準體系完善：

o 建筑廠房類地腳錨栓主要遵循GB/T 799-2020《地腳螺栓》國家標準，該標準適用于螺紋規格為M8~M72、性能等級4.6級和5.6級、產品等級為C級的地腳螺栓。

o 電力行業標準DL/T 1236-2021將地腳螺栓按強度等級分類，包括4.6級、5.6級、8.8級和10.9級，最小規格由M16提高到M20。

o 地腳螺栓的錨固長度根據《鋼結構設計標準》第12.7.6條，不應小于20倍螺栓直徑；當螺栓直徑超過40毫米時，端部需焊接錨板，錨固長度不小于12倍直徑。

工程應用建議

基于上述研究結論，針對建筑廠房類地腳錨栓的材質選擇與應用，提出以下工程應用建議：

1. 科學選型原則：

o 安全性優先：在滿足安全要求的前提下考慮經濟性，不可為追求經濟性而降低安全標準。

o 匹配性原則：地腳錨栓的材質和規格應與結構的重要性、荷載條件、環境條件相匹配。

o 全壽命周期成本：不僅考慮初始投資，還應考慮維護成本、使用壽命等因素，綜合評估全壽命周期成本。

2. 材質選擇建議：

o 一般建筑結構、輕型設備固定：優先選用Q235材質地腳錨栓，經濟實惠且滿足使用要求。

o 重要建筑結構、中型荷載設備：推薦選用Q355材質地腳錨栓，強度高且綜合經濟性好。

o 重型設備、動力荷載結構：必須選用8.8級地腳螺栓，確保結構安全和可靠性。

3. 設計規范建議：

o 錨固長度設計：標準埋入長度通常為25倍錨栓直徑，底部需配備彎鉤或錨板，直鉤長度不低于4倍錨栓直徑。

o 間距與邊距控制：地腳螺栓中心距及與基礎頂面邊緣的距離，最小值建議按5d及150mm控制；在承受動力荷載的結構中，間距應≥3d。

o 防腐設計：根據環境條件選擇適當?shù)姆栏胧?，一般室外環境應做熱浸鍍鋅處理（鋅層厚度≥85μm），腐蝕環境應采用達克羅工藝或不銹鋼材質。

4. 施工質量控制建議：

o 預埋精度控制：螺栓平面位置誤差≤±3mm，頂標高誤差≤±3mm，超差會導致鋼柱無法對接，后期整改成本飆升。

o 安裝方式選擇：高精度要求場合采用預留孔法，便于調整；一般情況可采用一次埋入法，整體性好。

o 混凝土質量控制：二次澆筑時，應使用比原基礎高一級的無收縮細石混凝土，確保錨固質量。

5. 維護檢測建議：

o 定期檢查：對重要結構中的地腳錨栓應定期檢查，特別是8.8級高強度螺栓在動力荷載作用下的松動情況。

o 防腐維護：定期檢查地腳錨栓的防腐狀況，發現問題及時處理，延長使用壽命。

o 荷載監測：對承受動力荷載的結構，應監測地腳錨栓的工作狀態，確保其在安全范圍內工作。

未來發展趨勢

隨著建筑技術的不斷發展和工程要求的不斷提高，建筑廠房類地腳錨栓的材質選擇與應用也呈現出一些新的發展趨勢：

1. 高強度材料應用增加：隨著建筑結構向大跨度、高層化發展，對地腳錨栓的強度要求越來越高，Q355和8.8級地腳錨栓的應用比例將不斷增加。

2. 防腐性能要求提高：隨著環保要求的提高和結構耐久性要求的提升，地腳錨栓的防腐性能將受到更多關注，高性能防腐材料和工藝將得到更廣泛應用。

3. 標準化程度提高：隨著行業標準的不斷完善，地腳錨栓的設計、制造、安裝和使用將更加標準化，有利于提高工程質量和安全性。

4. 全壽命周期成本考量：未來地腳錨栓的選型將更加注重全壽命周期成本，不僅考慮初始投資，還將考慮維護成本、使用壽命等因素。

總之，建筑廠房類地腳錨栓的材質選擇是一個需要綜合考慮技術性能、經濟性、安全性等多方面因素的復雜決策過程。通過科學合理的選型和應用，可以確保建筑結構的安全可靠，同時實現經濟性的最優化。希望本文的研究結論和建議能夠為工程技術人員在實際工作中提供有益的參考和指導。

識別二維碼電話聯系佑工緊固件：

識別二維碼關注  微信公眾號：佑工緊固件  或微信搜索公眾號:佑工緊固件  緊固件知識全知道

參考文獻

[1] 國家標準. GB/T 799-2020 地腳螺栓[S]. 北京: 中國標準出版社, 2021.

[2] 國家標準. GB/T 700-2006 碳素結構鋼[S]. 北京: 中國標準出版社, 2006.

[3] 國家標準. GB/T 1591-2018 低合金高強度結構鋼[S]. 北京: 中國標準出版社, 2018.

[4] 國家標準. GB/T 3098.1 緊固件機械性能 螺栓、螺釘和螺柱[S]. 北京: 中國標準出版社, 2010.

[5] 電力行業標準. DLT 5486-2020 架空輸電線路桿塔結構設計技術規程[S]. 北京: 中國電力出版社, 2020.

[6] 電力行業標準. DLT 1236-2021 輸電桿塔用地腳螺栓與螺母[S]. 北京: 中國電力出版社, 2021.

[7] 國家標準. GB 50017-2017 鋼結構設計標準[S]. 北京: 中國建筑工業出版社, 2018.

[8] 國家標準. GB 51022-2015 門式剛架輕型房屋鋼結構技術規范[S]. 北京: 中國建筑工業出版社, 2015.

[9] 國家標準. GB 50011 建筑抗震設計規范[S]. 北京: 中國建筑工業出版社, 2010.

[10] 化工行業標準. HG/T 21545-2006 地腳螺栓(錨栓)通用圖[S]. 北京: 中國計劃出版社, 2007.

[11] 邯鄲市永年區佑工緊固件銷售有限公司. 地腳螺栓產品介紹[EB/OL]. (2023-01-01)[2023-12-01]. http://midcontinentproducer.com/data/1350.html

[12] 中國建筑金屬結構協會. 鋼結構地腳螺栓應用技術指南[J]. 建筑結構, 2022, 52(10): 1-8.

[13] 中國鋼結構協會. 鋼結構設計手冊[M]. 北京: 中國建筑工業出版社, 2022.

[14] 中冶建筑研究總院有限公司. 混凝土結構后錨固技術規程[J]. 建筑結構, 2019, 49(14): 1-12.

[15] 中國建筑科學研究院. GB 50010 混凝土結構設計規范[S]. 北京: 中國建筑工業出版社, 2010.
