自鎖螺母擰緊扭矩，要不要加上防松扭矩？

瀏覽次數：1136 發布時間：2023-12-20

鎖緊螺母又稱自鎖螺母，目前主要有全金屬鎖緊螺母，非金屬嵌件鎖緊螺母，還有一種金屬夾片的鎖緊螺母等。全金屬鎖緊螺母有分為端面壓3點的對螺紋的螺距產生一定的影響，形成鎖緊特性；還有一種是對邊壓扁，使端部螺紋由圓形變?yōu)闄E圓形形成鎖緊特性。

摩擦系數會影響最終的預緊力，這方法大家都已經比較認同和重視，但是，對于自鎖螺母，大家是如何設計這個擰緊扭矩呢？

VDI2230中對自鎖螺母類零件扭矩的描述

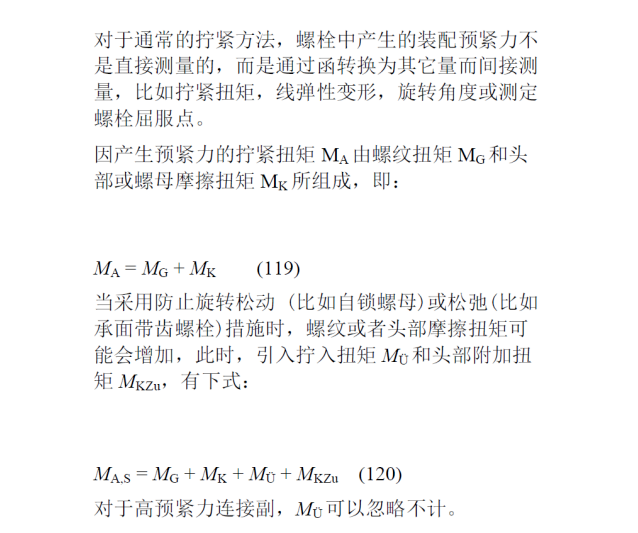

VDI2230中，對于自鎖螺母的擰緊扭矩有如下描述：

該描述說明，對于自鎖螺母類的零件，在確定擰緊扭矩或擰緊扭矩計算的時候，除了正常的螺紋擰緊扭矩MG和端面擰緊扭矩MK外，還有螺紋旋入力矩MU（自鎖螺母）和端面附件阻力矩的MKzu（例如帶齒的螺栓擰緊）影響。

但是，VDI 2230標準又有一個說明，對于高預緊力連接副，螺紋旋入力矩MU可以忽略不計。這句話的意思是：如果螺栓擰緊到高預緊力時，螺紋旋入力矩MU就不用加到總扭矩中了。到底這個擰緊到高預緊力需要多少，才不需要加進去，如何來衡量這個高預緊力呢？

鎖緊螺母的實測摩擦系數

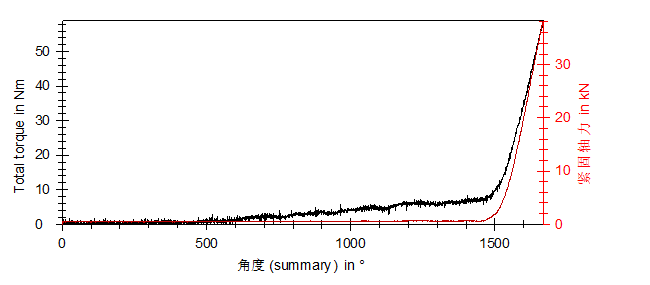

以尼龍嵌件鎖緊螺母為例，試驗中僅僅進行螺母的擰緊來說明相關的問題。鎖緊螺母的扭矩-轉角、軸力-轉角曲線如下圖，從圖中測試結果可以看出鎖緊螺母有一定的旋入扭矩，也就是從螺栓擰入到螺母，螺栓達到螺母的鎖緊部分，就會產生一定的旋入扭矩或鎖緊扭矩；等螺栓完全伸出螺母后，旋入扭矩會達到平穩階段，在該階段扭矩不會繼續上升；螺母與被連接件完全貼合后扭矩會出現正比例上升。

在旋入扭矩階段，螺栓的軸力基本為零，基本呈水平直線形態，也就是說即使顯示出一定的擰緊扭矩了，但是，此時螺栓的軸力是基本為零的。

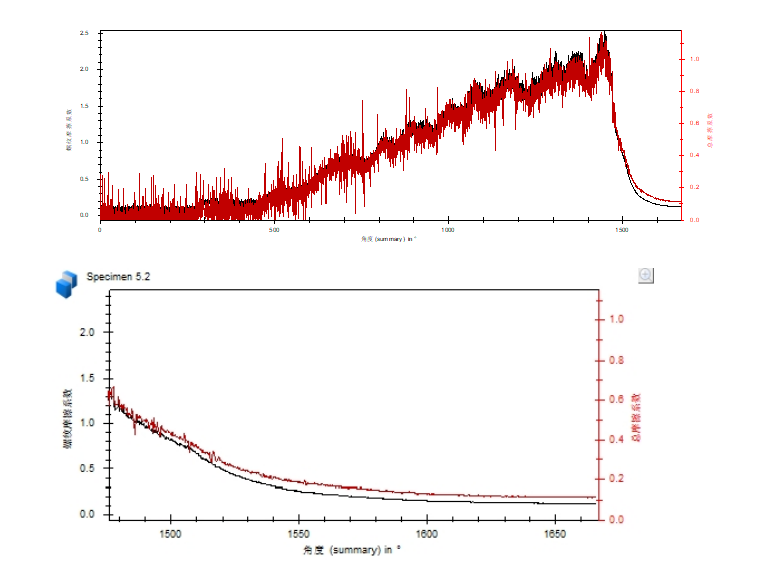

鎖緊螺母的螺紋摩擦系數-轉角、總摩擦系數-轉角曲線如下圖，從螺紋摩擦系數曲線可以看，摩擦系數是隨著擰緊的角度變化而變化的，在螺母完全貼合被連接件以后，螺紋摩擦系數和總摩擦系數是隨著軸力增加（或旋轉角度的增加）而降低，這也就是說明了：鎖緊螺母擰緊扭矩如果比較低時，擰緊扭矩的設定或計算就不能按照正常扭矩軸力來進行計算，需要按照實際的摩擦系數來計算，或者需要考慮一定的旋入扭矩才能夠更加符合實際情況。

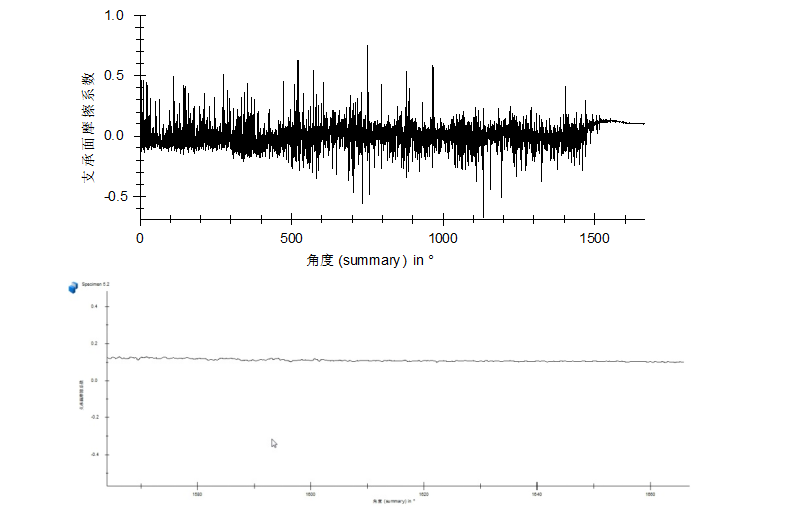

鎖緊螺母支撐面摩擦系數相對來說變化不大，在螺母貼合被連接件以后，螺母的支撐面摩擦系數與正常非鎖緊螺母的摩擦系數曲線基本一致，隨著預緊力的（螺栓軸力）的增加支撐面摩擦系數基本不會產生很大的變化。

如果鎖緊螺母正常擰緊的時候，在鎖緊螺母按照要求的摩擦系數進行開發時，就按照正常擰緊扭矩?cái)Q緊即可，不需要再考慮旋入扭矩的問題了。

因此，在鎖緊螺母開發時候，摩擦系數的測試也是按照75%的保證載荷時進行的，也就是說在正常擰緊扭矩?cái)Q緊時摩擦系數是滿足開發時要求的摩擦系數的。

從上面實際測試結果可以看出，鎖緊螺母的螺紋摩擦系數在擰緊到1600°時，基本保持不變，也就是說鎖緊螺母擰緊到1600°，約為50%的最終預緊力情況下，螺紋摩擦系數就基本不發生很大的變化，可以認為此時與最終的摩擦系數基本不變，能夠保持一致了。

因此，從這個測試結果可以確定，鎖緊螺母如果實際設計的預緊力能夠達到40%保證載荷以上，基本就能夠不需要再考慮旋入扭矩了。也就是說VDI 2230標準中說的高預緊力可以認為至少要達到40%保證載荷以上。如果設計的扭矩太低就需要考慮自鎖螺母的旋入扭矩。

另外，需要說明的一點，對于螺栓頭、螺母支撐面帶齒的螺栓或螺母來說，VDI 2230標準也沒有說明在何種情況下可以不需要考慮，也就是對于帶齒的螺栓螺母，在任何情況下都需要考慮頭下的這個附加扭矩。

可以這樣理解：對于帶齒的螺栓螺母，在擰緊過程中摩擦系數（或者說等效摩擦系數）是會逐漸增大的，特別在預緊力比較大的時候，等效摩擦系數會非常大，相當于螺栓頭會切削這個被連接件的表面。

哪些部位(情況)需要考慮鎖緊螺母旋入扭矩

例如，在減振器活塞桿與mount安裝螺母。由于活塞桿為了減重等因素，活塞桿的外徑不會設計的很大，往往有效接觸面只有3mm左右，甚至某些設計會更小，因此，在滿足要求的前提下，安裝螺母擰緊扭矩不能制定太高，否則，會容易使mount產生壓潰或永久塑性變形，造成擰緊扭矩的衰減。

根據受力要求，此處不需要很大的夾緊力即可滿足外部載荷要求，因此，減震器頂端螺母往往不需要設計很大的擰緊扭矩。該螺母設計采用M14x1.5的螺紋規格，但是擰緊扭矩往往就是60Nm左右。在這種情況下，由于自鎖螺母本身具有一定的旋入扭矩，例如，M14x1.5-10的全金屬自鎖螺母旋入扭矩標準最大值為31Nm，如果設計旋入扭矩接近31Nm，那么，如果擰緊扭矩設定到60Nm會對夾緊力是不是會降低呢？從這個方面來說，自鎖螺母的摩擦系數確定是非常重要的。

對于自鎖螺母，如果擰緊扭矩為正常的扭矩，計算擰緊扭矩時候不需要加上螺紋部分的旋入扭矩，因?yàn)?，此時正常擰緊扭矩預緊力比較高。

對于部分采用自鎖螺母的零件，擰緊扭矩遠遠低于正常擰緊扭矩，如50%的正常擰緊扭矩，此時就需要考慮自鎖螺母的旋入扭矩問題，這一點非常重要，否則，實際夾緊力會達不到所需要的夾緊力要求，造成零件的松脫。

高預緊力，可以按照40%的螺栓保證載荷來考慮。

對于帶齒螺栓螺母，就需要在任何情況下都要對這個附加扭矩有所考慮。
